Zusammensetzung von 6 Schichten PCB Hersteller SMT Druckplatte SMT PCB

Zusammensetzung auf individuelle Anforderung Hasl 6 Schichten pcb Optical&HDMI Ausgang RS232 Steuerung usb pcba mit CE&RoHS

1. Merkmale von Pcba

1Einmaliger OEM-Service, Hergestellt in Shenzhen in China

2. Hergestellt durch Gerber-Datei und BOM-Liste vom Kunden

3. FR4-Material, entspricht der 94V0-Norm

4. SMT, DIP-Technologieunterstützung

5. bleifreies HASL, Umweltschutz

6. UL, CE, ROHS-konform

7- Versand per DHL, UPS, TNT, EMS oder Kundenanforderung

2. Spezifikation von Pcba

Zertifizierungen:

ISO9001 / ISO14001 / ISO45001 (Militär) / TS16949 (Automotive) / RoHS / UL

SMT-PCB-Montagebezieht sich auf den Herstellungsprozess einer Leiterplatte (PCB) unter Verwendung der Oberflächenmontage-Technologie,bei denen elektronische Komponenten direkt an der PCB-Oberfläche platziert und gelötet werden, anstatt durch Löcher eingeführt zu werden.

Zu den wichtigsten Aspekten der SMT-PCB-Montage gehören:

Aufstellung der Komponente:
SMT-Komponenten wie Widerstände, Kondensatoren, integrierte Schaltungen (ICs) und andere Oberflächenmontagevorrichtungen werden mit automatisierten Pick-and-Place-Maschinen direkt auf die Leiterplatte platziert.
Eine präzise Platzierung der Bauteile ist von entscheidender Bedeutung, um eine genaue Ausrichtung und zuverlässige elektrische Verbindungen zu gewährleisten.

Ablagerung von Lötmasse:
Lötpaste ist ein Gemisch aus Lötlegierungsteilchen und Fluss, das mit Hilfe von Schablonendruck oder anderen automatisierten Verfahren selektiv auf die Kupferplatten eines PCB abgelagert wird.
Die Lötmasse dient als Klebstoff und leitfähiges Material, das die elektrische Verbindung zwischen den Komponenten und dem PCB bildet.

Rücklauflöten:
Nachdem die Komponenten platziert sind, the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.
Die Rückflussprofile einschließlich Temperatur, Zeit und Atmosphäre sind sorgfältig optimiert, um zuverlässige Lötverbindungen zu gewährleisten.

Automatische Erkennung:
Nach dem Rückflussprozess werden PCB-Montagen automatisch mit einer Vielzahl von Techniken wie optischer Inspektion, Röntgeninspektion oder automatisierter optischer Inspektion (AOI) untersucht.
Diese Inspektionen helfen bei der Feststellung und Korrektur von Problemen wie Lötfehlern, fehlenden Komponenten oder Fehlkomponenten.

Prüfung und Qualitätskontrolle:
Umfassende Prüfungen, einschließlich funktioneller, elektrischer und umweltbezogener Prüfungen, werden durchgeführt, um sicherzustellen, dass PCB-Baugruppen die erforderlichen Spezifikationen und Leistungsstandards erfüllen.
Implementiert Qualitätskontrollmaßnahmen wie statistische Prozesskontrolle und Fehleranalyse, um hohe Herstellungsstandards und Produktzuverlässigkeit zu gewährleisten.

Die Vorteile der SMT-PCB-Montage:

Höhere Komponentendichte: SMT-Komponenten sind kleiner und können näher beieinander platziert werden, was zu einem kompakteren, kleineren PCB-Design führt.

Verbesserte Zuverlässigkeit: SMT-Lötverbindungen sind widerstandsfähiger gegen Vibrationen, Stoß und thermische Zyklen als durchlöchrige Verbindungen.

Automatisierte Fertigung: Der SMT-Montageprozess kann stark automatisiert werden, wodurch die Produktionseffizienz erhöht und die manuelle Arbeit reduziert wird.

Kostenwirksamkeit: Die SMT-Montage kann aufgrund der geringeren Material- und Arbeitskosten besonders bei der Produktion in großen Mengen kostengünstiger sein.

Anwendungen für SMT-PCB-Montage:

Verbraucherelektronik: Smartphones, Tablets, Laptops und andere tragbare Geräte

Industrieelektronik: Steuerungssysteme, Automatisierungsausrüstung und Leistungselektronik

Elektronik für die Automobilindustrie: Motorsteuerungen, Infotainment- und Sicherheitssysteme

Luft- und Raumfahrt und Verteidigung: Avionik, Satellitensysteme und militärische Ausrüstung

Medizinische Geräte: Diagnosegeräte, implantierbare Geräte und tragbare Gesundheitslösungen

SMT-PCB-Montageist eine grundlegende Technologie, die zur Herstellung kompakter, zuverlässiger und kostengünstiger elektronischer Geräte in einer Vielzahl von Branchen verwendet wird.

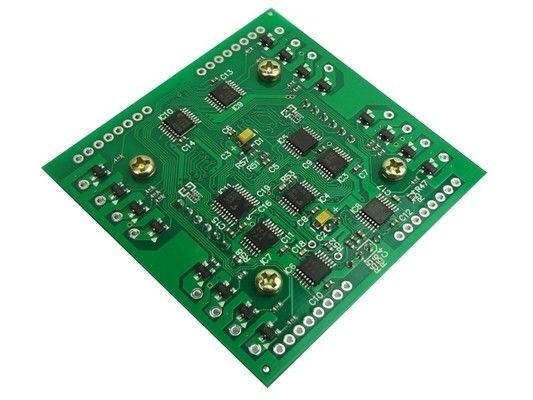

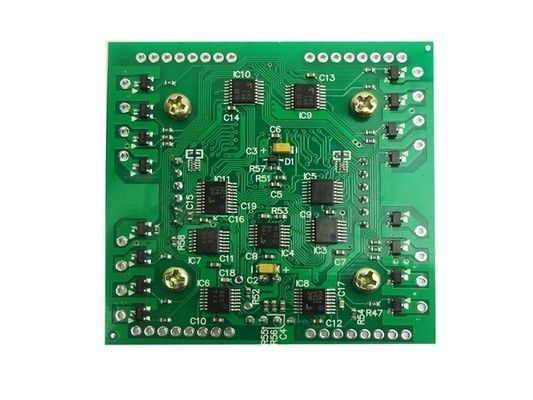

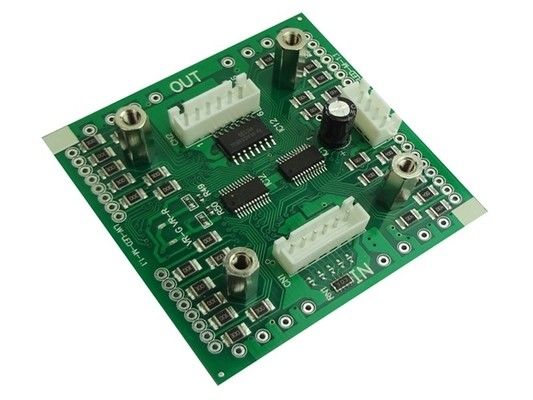

2. Pcba Bilder
