Mehrschichtliche FR4 Grüne Schweißmaske Immersionsgold Hochpräzisionsdruckplatten PCB Mehrschichtliche Leiterplatte

Mehrschicht FR4 Grüne Schweißmaske Eintauchen Gold Hochpräzision gedruckte Leiterplatten PCB

Kurze Einführung

ShenZhen KAZ Circuit Co., LTD, konzentriert sich seit mehr als 10 Jahren hauptsächlich auf PCB und PCBA, ist in hochpräzise einseitige, doppelseitige,Produktion von mehrschichtigen Leiterkreisplatten und Metall-Substrat-Leiterkreisplatten mit reicher Erfahrung und rechtzeitiger Lieferung, und hat ISO9001, SGS, ROHS, USA UL und TS16949 Zertifizierung nacheinander genehmigt.

Die Produkte in unserer Firma sind maßgeschneidert, basierend auf dem von Ihnen zur Verfügung gestellten GERBER und BOM.

Was KAZ Circuit für Sie tun kann:

• PCB-Herstellung (Prototyp, kleine bis mittlere Produktion, Massenproduktion)
• Beschaffung von Komponenten
• PCB-Montage/SMT/DIP

Um ein vollständiges Angebot für das PCB/PCBA zu erhalten, geben Sie bitte die folgenden Informationen an:

• Gerber-Datei mit detaillierter Spezifikation der PCB
• BOM-Liste (Besser mit Excel-Formart)
• Fotos der PCBA (wenn Sie diese PCBA schon einmal gemacht haben)

Ausführliche Spezifikation

Herstellerkapazität:

Mehrschichtige PCB
Mehrschichtige PCBist eine Leiterplatte aus mehr als zwei Schichten Kupferfolie, bestehend aus einer Kupferfolie im Inneren, einem Isolationssubstrat und einer Kupferfolie im Außen,und die Verbindung zwischen den Schichten erfolgt durch Bohren und KupferbeschichtungIm Vergleich zu Einzel- oder Doppelschicht-PCBsmehrschichtige PCBkann eine höhere Verdrahtungsdichte und ein komplexes Schaltkreisdesign erreichen.

Vorteile von mehrschichtigen PCB:

Höhere Verdrahtungsdichte und komplexe Schaltkreislaufkonstruktionsfähigkeiten
Verbesserung der elektromagnetischen Kompatibilität und Signalintegrität
Kürzere Signalübertragungswege, verbesserte Leistung der Schaltung
Höhere Zuverlässigkeit und mechanische Festigkeit
Flexiblere Strom- und Bodenverteilung

Zusammensetzung von mehrschichtigen PCB:

Innere Kupferfolie: Bietet leitfähige Schicht und Verkabelung
Isoliersubstrat (FR-4, Hochfrequenz-Low-Loss-Dielectric usw.): isoliert und trägt jede Kupferfolie-Schicht
Außenkopferfolie: Bietet Oberflächenverkabelung und Schnittstelle
Perforierte Metallisierung: Realisiert elektrische Verbindung zwischen Schichten
Oberflächenbehandlung: HASL, ENIG, OSP und andere Oberflächenbehandlungsverfahren

Konstruktion und Herstellung von mehrschichtigen PCB:

Schaltkreisentwurf: Signalintegrität, Leistungs-/BodenintegritätMehrschichtplatten
Layout und Verkabelung: angemessene Schichtzuweisung und Routingoptimierung
Prozessentwurf: Öffnungsgröße, Schichtweite, Kupferfoliendicke usw.
Herstellungsprozess: Lamination, Bohren, Kupferbeschichtung, Ätzen, Oberflächenbehandlung usw.

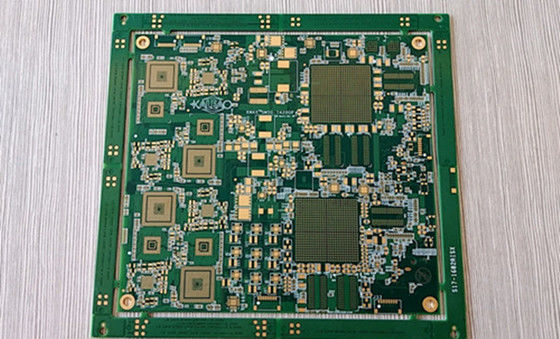

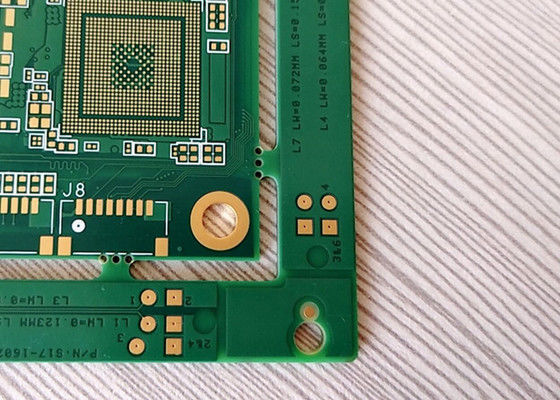

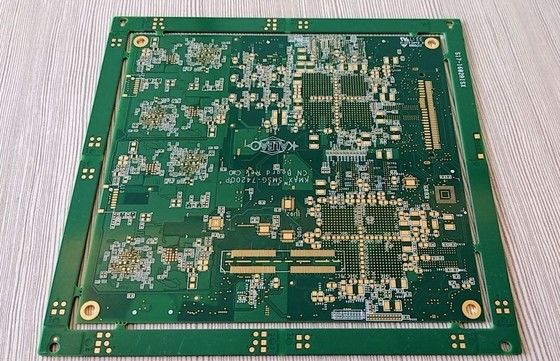

Weitere Fotos
