schneller Drehungsprototyp u. Massenproduktion für SMT-PWB-Versammlung 6 PWB-Fließbänder

schneller Drehungsprototyp u. Massenproduktion für SMT-PWB-Versammlung 6 PWB-Fließbänder

Markenbezeichnung: KAZ Circuit
Modellnummer: PCBA-S-096597
Mindestbestellmenge: 1 pc
Preis: USD/pc
Zahlungsbedingungen: T/T, Western Union, Paypal
Versorgungsfähigkeit: 20.000 Quadratmeter/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
ISO9001, TS16949, UL, RoHS
Schichten:
2 Schichten
Tiefstand der Platte:
1.6 mm
Kupfer:
1 Unze
Oberfläche:
HASL LF
Soldmask:
Grün
Siebenschirm:
Weiß
Verpackung Informationen:
Luftpolsterfolie
Versorgungsmaterial-Fähigkeit:
20.000 Quadratmeter/Monat
Hervorheben:

fr4 Leiterplatte

,

Multilayer-Leiterplatte

Beschreibung des Produkts

Schnellschaltprototyp und Massenproduktion fürSMT-PCB-Montage6 PCB-Baulinien



Einzelheiten:


Schichten 2
Material FR-4
Tiefstand der Platte 1.6 mm
Kupferdicke 1 Unze
Oberflächenbehandlung HASL LF
Verkauf von Masken und Seidenmasken Grün und Weiß
Qualitätsstandard IPC-Klasse 2, 100%ige E-Prüfung
Zertifikate TS16949, ISO9001, UL, RoHS



Was KAZ Circuit für Sie tun kann:


  • PCB- und PCBA-Design
  • PCB-Herstellung (Prototyp, kleine bis mittlere Produktion, Massenproduktion)
  • Beschaffung von Komponenten
  • PCB-Montage/SMT/DIP


Um ein vollständiges Angebot für das PCB/PCBA zu erhalten, geben Sie bitte die folgenden Informationen an:


  • Gerber-Datei mit detaillierter Spezifikation der PCB
  • BOM-Liste (Besser mit Excel-Formart)
  • Fotos der PCBA (wenn Sie diese PCBA schon einmal gemacht haben)


Herstellerkapazität:




Kapazität Doppelseitig: 12000 qm / Monat
Mehrschichten: 8000 qm / Monat
Mindestliniebreite/Lücke 4/4 mil (1mil=0,0254 mm)
Tiefstand der Platte 00,3 bis 4,0 mm
Schichten 1 bis 20 Schichten
Material FR-4, Aluminium, PI
Kupferdicke 0.5 ~ 4 Unzen
Material Tg Tg140 bis TG170
Maximale PCB-Größe 600*1200 mm
Min-Lochgröße 0.2 mm (+/- 0,025)
Oberflächenbehandlung HASL, ENIG, OSP


SMT-Kapazität


schneller Drehungsprototyp u. Massenproduktion für SMT-PWB-Versammlung 6 PWB-Fließbänder 0



SMT (Surface Mount Technology) PCB-Montage ist eine Methode, um elektronische Komponenten auf einem Leiterplatten (PCB) zu füllen und zu löten.Komponenten werden direkt auf die Oberfläche des PCB montiert, anstatt durch Löcher zu gehen, wie bei der Durchlöchermontage. SMT wird in der modernen Elektronikherstellung aufgrund seiner Vorteile in Bezug auf Komponentengröße, Dichte und Automatisierung weit verbreitet.SMT-PCB-Montage:

Schablonendruck: Der erste Schritt besteht darin, Lötpaste auf die Leiterplatte aufzutragen.und die Lötmasse wird durch die Öffnungen in der Schablone auf die Lötplatten abgelagertDie Lötpaste enthält winzige Lötpartikel, die im Fluss suspendiert sind.

Komponentenplatzierung: Sobald die Lötpaste aufgetragen wurde, wird eine automatisierte Komponentenplatziermaschine, auch als Pick-and-Place-Maschine bekannt,wird verwendet, um die SMT-Komponenten genau auf die Lötpaste zu positionieren und zu platzierenDie Maschine nimmt die Komponenten aus Rollen, Schalen oder Rohren und legt sie genau an die vorgesehenen Stellen auf der Leiterplatte.

Rückflusslötung: Nach der Platzierung des Bauteils wird das PCB mit der Lötpaste und den Bauteilen einem Rückflusslötungsverfahren unterzogen.mit einem Durchmesser von mehr als 20 μm,Das geschmolzene Lötwerk bildet metallurgische Verbindungen zwischen den Bauteilleitungen und den PCB-Pads und schafft so zuverlässige elektrische und mechanische Verbindungen.

Inspektion und Prüfung: Nach dem Prozess des Rücklauflöts wird das zusammengebaute PCB zur Qualitätssicherung untersucht und geprüft.Automatische optische Inspektionssysteme (AOI) oder andere Inspektionsmethoden werden verwendet, um Lötfehler zu erkennen, wie z. B. unzureichendes oder übermäßiges Lötwerk, fehlerhafte Bauteile oder Lötbrücken.

Zusätzliche Verarbeitung: Abhängig von den spezifischen Anforderungen der PCB-Montage können zusätzliche Schritte durchgeführt werden, z. B. Anbringung einer konformen Beschichtung, Reinigung,oder Nachbearbeitung/Reparatur für festgestellte MängelDiese Schritte gewährleisten die endgültige Qualität und Zuverlässigkeit der SMT-Anlage.

SMT-PCB-Montagebietet mehrere Vorteile, darunter eine höhere Komponentendichte, geringere Herstellungskosten, verbesserte Signalintegrität und höhere Produktionseffizienz.Es ermöglicht die Montage kleinerer und leichterer elektronischer Geräte mit verbesserter Leistung.

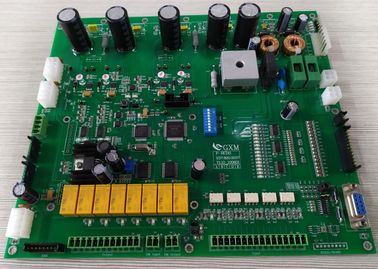

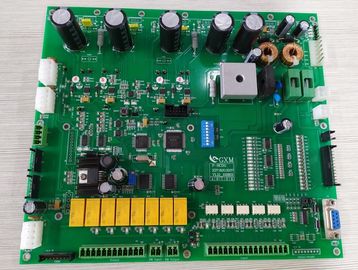

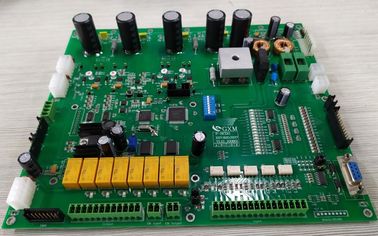

Fotos davon. Schnellschaltprototyp und Massenproduktion fürSMT-PCB-Montage6 PCB-Baulinien


schneller Drehungsprototyp u. Massenproduktion für SMT-PWB-Versammlung 6 PWB-Fließbänder 1


schneller Drehungsprototyp u. Massenproduktion für SMT-PWB-Versammlung 6 PWB-Fließbänder 2


schneller Drehungsprototyp u. Massenproduktion für SMT-PWB-Versammlung 6 PWB-Fließbänder 3
