ENIG SMT Prototyp PCB-Bauwerk FR4 TG150 20um Quick Turn PCB-Bauwerk Service SMT PCB-Bauwerk

ENIG SMT Prototyp PCB-Bauwerk FR4 TG150 20um Quick Turn PCB-Bauwerk Service SMT PCB-Bauwerk

Markenbezeichnung: NA
Modellnummer: Die Ausrüstung ist ausgerichtet:
Mindestbestellmenge: 1PCS
Preis: usd1.0/unit
Zahlungsbedingungen: T/T, päpstlich, MoneyGram
Versorgungsfähigkeit: 10000pcs pro wks
Einzelheiten
Herkunftsort:
Shenzhen China
Zertifizierung:
IATF16949-2016 | ISO9001 2015 | UL 337072 | ROHS
Material:
FR4 TG150
Tiefstand der Platte:
2.0 mm
Oberflächenbehandlung:
ENIG
Schichten:
4
Ausgereift:
2/1.5/1.5/2 Unzen
Name:
Schnelle Drehung PWB-Versammlung
Verpackung Informationen:
antistatisches bag&conton
Versorgungsmaterial-Fähigkeit:
10000pcs pro wks
Hervorheben:

Prototyp-PWB-Versammlung ENIG SMT

,

Prototyp-PWB-Versammlung FR4 TG150

,

schnelle PWB-Versammlung der Drehungs-20um

Beschreibung des Produkts

ENIG SMT Prototyp PCB-Bauwerk FR4 TG150 20um Schnelldreh-PCB-Bauwerk





Eigenschaften

  1. Oberflächen-PCB-Montage (sowohl starre als auch flexible PCB);FR4-Material, erfüllt den 94V0-Standard
  2. Einmalige OEM-Dienstleistung und PCBA-Vertragsfertigung
  3. Elektronische Vertragserstellung
  4. Durch Loch-/DIP-Anordnung;
  5. Verbindungsanlage;
  6. Endmontage;
  7. Vollständiges Schlüssel-zu-Schlüssel-Box-Build
  8. Mechanische / elektrische Montage
  9. Lieferkettenmanagement/Elementebeschaffung
  10. Herstellung von PCB;
  11. Technischer Support/ ODM-Dienst
  12. Oberflächenbehandlung: OSP, ENIG, bleifreies HASL, Umweltschutz
  13. UL, CE, ROHS-konform
  14. Versand durch DHL, UPS, TNT, EMS oder Kundenanforderung
  15. Anti-statische Tasche





PCBATechnische Fähigkeit



SMT Positionsgenauigkeit:20um
Größe der Komponenten:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP
Max. Komponentenhöhe:25 mm
Maximale PCB-Größe: 680 × 500 mm
Min. PCB-Größe: nicht begrenzt
PCB-Dicke:0.3 bis 6 mm
PCB-Gewicht: 3 kg
Wellen-Soldat Maximale PCB-Breite: 450 mm
Min. PCB-Breite: keine Begrenzung
Komponentenhöhe:Oberste 120 mm/Bot 15 mm
Schweiß-Soldat Metalltyp: Teil, Ganzes, Einlegeteil
Metallmaterial: Kupfer, Aluminium
Oberflächenveredelung: Au-Beschichtung, Schichtbeschichtung, Sn-Beschichtung
Luftblasenfrequenz: weniger als 20%
Druckfitt Druckbereich: 0-50KN
Max. PCB-Größe: 800X600 mm
Prüfungen IKT,Sondefliegen,Brennen,Funktionstest,Temperaturzyklus





Was KAZ Circuit für Sie tun kann:

  • PCB-Herstellung (Prototyp, kleine bis mittlere Produktion, Massenproduktion)
  • Beschaffung von Komponenten
  • PCB-Montage/SMT/DIP




Um ein vollständiges Angebot für das PCB/PCBA zu erhalten, geben Sie bitte die folgenden Informationen an:

  • Gerber-Datei mit detaillierter Spezifikation der PCB
  • BOM-Liste (Besser mit Excel-Formart)
  • Fotos der PCBA (wenn Sie diese PCBA schon einmal gemacht haben)




Firmeninformationen:


KAZ Circuit ist ein professioneller PCB-Hersteller aus China seit 2007, bietet auch PCB-Assemblervice für unsere Kunden. Jetzt mit etwa 300 Mitarbeitern. Zertifiziert mit ISO9001, TS16949, UL, RoHS.Wir sind zuversichtlich, Ihnen qualitativ hochwertige Produkte mit Fabrikpreis innerhalb der schnellsten Lieferzeit zu liefern!






Herstellerkapazität:



Kapazität Doppelseitig: 12000 qm / Monat
Mehrschichten: 8000 qm / Monat
Mindestliniebreite/Lücke 4/4 mil (1mil=0,0254 mm)
Tiefstand der Platte 00,3 bis 4,0 mm
Schichten 1 bis 20 Schichten
Material FR-4, Aluminium, PI
Kupferdicke 0.5 ~ 4 Unzen
Material Tg Tg140 bis TG170
Maximale PCB-Größe 600*1200 mm
Min-Lochgröße 0.2 mm (+/- 0,025)
Oberflächenbehandlung HASL, ENIG, OSP





    SMT-PCB-Montage bezieht sich auf den Herstellungsprozess einer Leiterplatte (PCB) unter Verwendung der Oberflächenmontage-Technologie,bei denen elektronische Komponenten direkt an der PCB-Oberfläche platziert und gelötet werden, anstatt durch Löcher eingeführt zu werden.



Zu den wichtigsten Aspekten der SMT-PCB-Montage gehören:



Aufstellung der Komponente:

SMT-Komponenten wie Widerstände, Kondensatoren, integrierte Schaltungen (ICs) und andere Oberflächenmontagevorrichtungen werden mit automatisierten Pick-and-Place-Maschinen direkt auf die Leiterplatte platziert.

Eine präzise Platzierung der Bauteile ist von entscheidender Bedeutung, um eine genaue Ausrichtung und zuverlässige elektrische Verbindungen zu gewährleisten.



Ablagerung von Lötmasse:

Lötpaste ist ein Gemisch aus Lötlegierungsteilchen und Fluss, das mit Hilfe von Schablonendruck oder anderen automatisierten Verfahren selektiv auf die Kupferplatten eines PCB abgelagert wird.

Die Lötmasse dient als Klebstoff und leitfähiges Material, das die elektrische Verbindung zwischen den Komponenten und dem PCB bildet.



Rücklauflöten:

Nachdem die Komponenten platziert sind, the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.

Die Rückflussprofile einschließlich Temperatur, Zeit und Atmosphäre sind sorgfältig optimiert, um zuverlässige Lötverbindungen zu gewährleisten.



Automatische Erkennung:

Nach dem Rückflussprozess werden PCB-Montagen automatisch mit einer Vielzahl von Techniken wie optischer Inspektion, Röntgeninspektion oder automatisierter optischer Inspektion (AOI) untersucht.

Diese Inspektionen helfen bei der Feststellung und Korrektur von Problemen wie Lötfehlern, fehlenden Komponenten oder Fehlkomponenten.



Prüfung und Qualitätskontrolle:

Umfassende Prüfungen, einschließlich funktioneller, elektrischer und umweltbezogener Prüfungen, werden durchgeführt, um sicherzustellen, dass PCB-Baugruppen die erforderlichen Spezifikationen und Leistungsstandards erfüllen.

Implementiert Qualitätskontrollmaßnahmen wie statistische Prozesskontrolle und Fehleranalyse, um hohe Herstellungsstandards und Produktzuverlässigkeit zu gewährleisten.



Die Vorteile der SMT-PCB-Montage:

Höhere Komponentendichte: SMT-Komponenten sind kleiner und können näher beieinander platziert werden, was zu einem kompakteren, kleineren PCB-Design führt.

Verbesserte Zuverlässigkeit: SMT-Lötverbindungen sind widerstandsfähiger gegen Vibrationen, Stoß und thermische Zyklen als durchlöchrige Verbindungen.

Automatisierte Fertigung: Der SMT-Montageprozess kann stark automatisiert werden, wodurch die Produktionseffizienz erhöht und die manuelle Arbeit reduziert wird.

Kostenwirksamkeit: Die SMT-Montage kann aufgrund der geringeren Material- und Arbeitskosten besonders bei der Produktion in großen Mengen kostengünstiger sein.



Anwendungen für SMT-PCB-Montage:

Verbraucherelektronik: Smartphones, Tablets, Laptops und andere tragbare Geräte

Industrieelektronik: Steuerungssysteme, Automatisierungsausrüstung und Leistungselektronik

Elektronik für die Automobilindustrie: Motorsteuerungen, Infotainment- und Sicherheitssysteme

Luft- und Raumfahrt und Verteidigung: Avionik, Satellitensysteme und militärische Ausrüstung

Medizinische Geräte: Diagnosegeräte, implantierbare Geräte und tragbare Gesundheitslösungen



SMT-PCB-Montageist eine grundlegende Technologie, die zur Herstellung kompakter, zuverlässiger und kostengünstiger elektronischer Geräte in einer Vielzahl von Branchen verwendet wird.





PCBA-Bilder

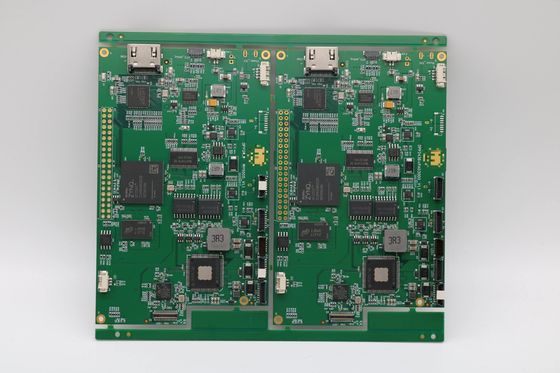

ENIG SMT Prototyp PCB-Bauwerk FR4 TG150 20um Quick Turn PCB-Bauwerk Service SMT PCB-Bauwerk 0

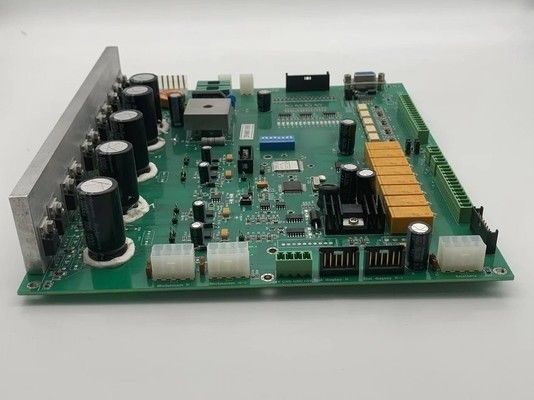

ENIG SMT Prototyp PCB-Bauwerk FR4 TG150 20um Quick Turn PCB-Bauwerk Service SMT PCB-Bauwerk 1

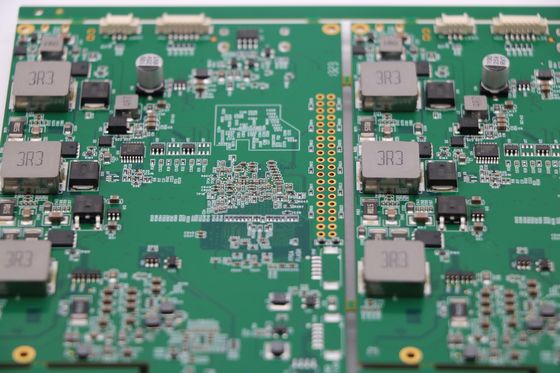

ENIG SMT Prototyp PCB-Bauwerk FR4 TG150 20um Quick Turn PCB-Bauwerk Service SMT PCB-Bauwerk 2

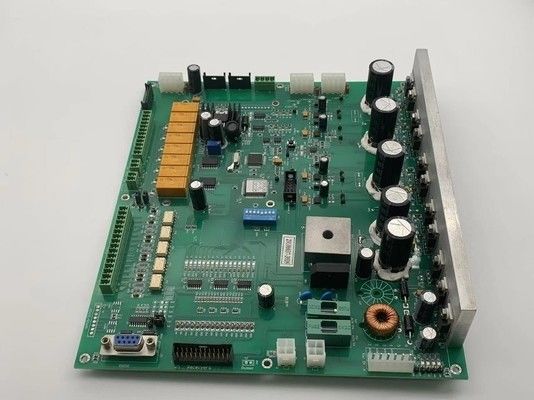

ENIG SMT Prototyp PCB-Bauwerk FR4 TG150 20um Quick Turn PCB-Bauwerk Service SMT PCB-Bauwerk 3
