10 Schichten FR4 ENIG PWB-Leiterplatte-Herstellung mit dem goldenen Finger

10 Schichten FR4 ENIG PCB-Schaltplatte Herstellung mit goldenem Finger

Einzelheiten:

Was KAZ Circuit für Sie tun kann:

• PCB- und PCBA-Design
• PCB-Herstellung (Prototyp, kleine bis mittlere Produktion, Massenproduktion)
• Beschaffung von Komponenten
• PCB-Montage/SMT/DIP

Um ein vollständiges Angebot für das PCB/PCBA zu erhalten, geben Sie bitte die folgenden Informationen an:

• Gerber-Datei mit detaillierter Spezifikation der PCB
• BOM-Liste (Besser mit Excel-Formart)
• Fotos der PCBA (wenn Sie diese PCBA schon einmal gemacht haben)

Firmeninformationen:

KAZ Circuit ist ein professioneller PCB-Hersteller aus China seit 2007, bietet auch PCB-Assemblervice für unsere Kunden. Jetzt mit etwa 300 Mitarbeitern. Zertifiziert mit ISO9001, TS16949, UL, RoHS.Wir sind zuversichtlich, Ihnen qualitativ hochwertige Produkte mit Fabrikpreis innerhalb der schnellsten Lieferzeit zu liefern!

Herstellerkapazität:


SMT-Kapazität

Mehrschichtige PCB

Mehrschichtige PCBist eine Leiterplatte aus mehr als zwei Schichten Kupferfolie, bestehend aus einer Kupferfolie im Inneren, einem Isolationssubstrat und einer Kupferfolie im Außen,und die Verbindung zwischen den Schichten erfolgt durch Bohren und KupferbeschichtungIm Vergleich zu Einzel- oder Doppelschicht-PCBsmehrschichtige PCBkann eine höhere Verdrahtungsdichte und ein komplexes Schaltkreisdesign erreichen.

Vorteile von mehrschichtigen PCB:

Höhere Verdrahtungsdichte und komplexe Schaltkreislaufkonstruktionsfähigkeiten
Verbesserung der elektromagnetischen Kompatibilität und Signalintegrität
Kürzere Signalübertragungswege, verbesserte Leistung der Schaltung
Höhere Zuverlässigkeit und mechanische Festigkeit
Flexiblere Strom- und Bodenverteilung

Zusammensetzung von mehrschichtigen PCB:

Innere Kupferfolie: Bietet leitfähige Schicht und Verkabelung
Isoliersubstrat (FR-4, Hochfrequenz-Low-Loss-Dielectric usw.): isoliert und trägt jede Kupferfolie-Schicht
Außenkopferfolie: Bietet Oberflächenverkabelung und Schnittstelle
Perforierte Metallisierung: Realisiert elektrische Verbindung zwischen Schichten
Oberflächenbehandlung: HASL, ENIG, OSP und andere Oberflächenbehandlungsverfahren

Konstruktion und Herstellung von mehrschichtigen PCB:

Schaltkreislaufentwurf: Signalintegrität, Strom-/Erdintegrität von mehrschichtigen Platinen
Layout und Verkabelung: angemessene Schichtzuweisung und Routingoptimierung
Prozessentwurf: Öffnungsgröße, Schichtweite, Kupferfoliendicke usw.
Herstellungsprozess: Lamination, Bohren, Kupferbeschichtung, Ätzen, Oberflächenbehandlung usw.

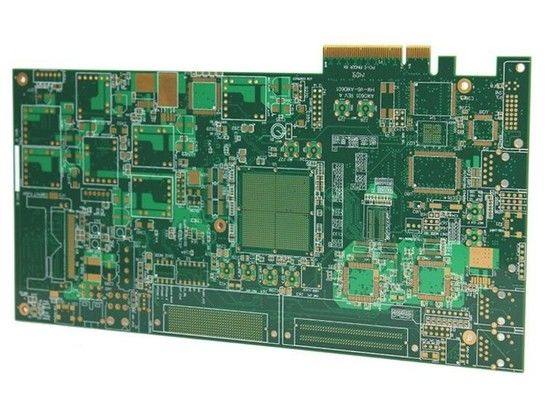

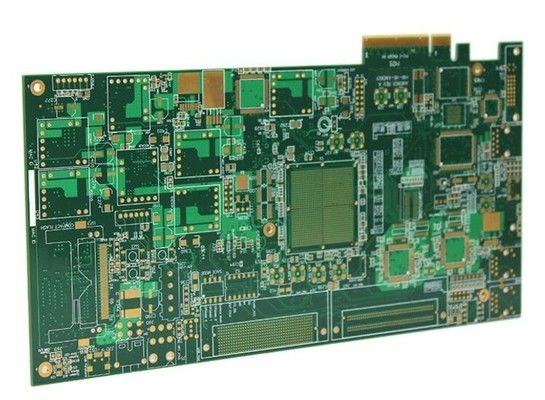

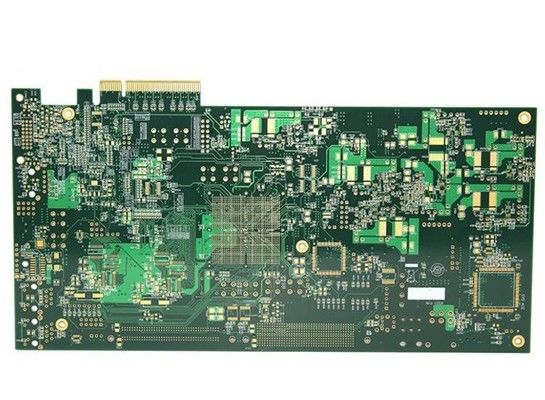

Mehr Fotos davon. 10 Schichten FR-4 ENIG High Tg PCB Leiterplatte Herstellung mit goldenem Finger
