| Markenbezeichnung: | KAZ |
| Modellnummer: | KAZA-007 |
| Mindestbestellmenge: | 1 EINHEIT |
| Preis: | 0.1-20 USD / Unit |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram, L/C, D/A |
| Versorgungsfähigkeit: | 2000 m2/Monat |

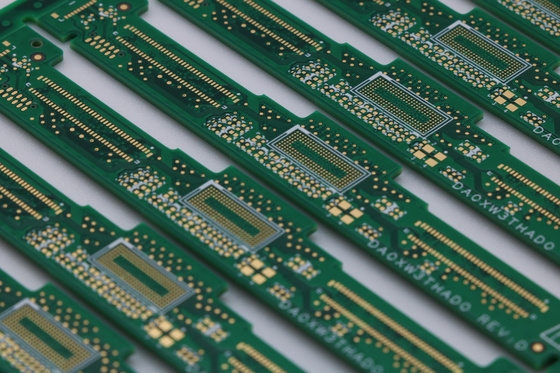

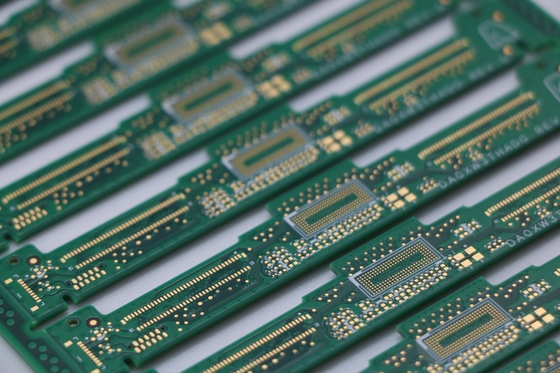

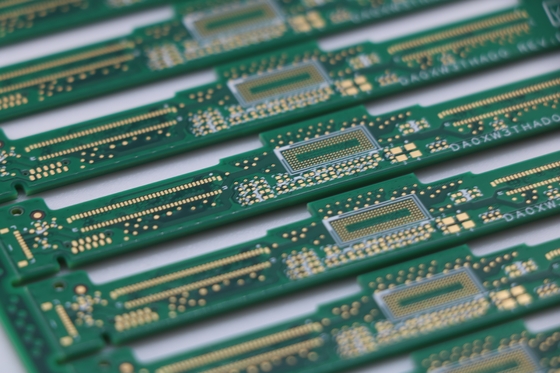

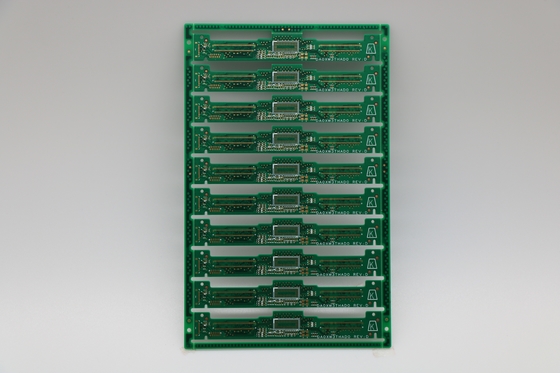

PWB, Material von FR4 Tg180, 6 Schicht, minimale Spur/Raum 0.1mm, Vorhänge und Bedecken über und über in Auflage
1. Eigenschaften
• Material: FR4 Tg180, 6 Schicht
• Minimale Spur/Raum: 0.1mm
• Vorhänge und Bedecken über und über in Auflage
Material: FR4, hoher Tg
RoHS Richtungweisend-konform
Brettstärke: 0.4-5.0 Millimeter +/--10%
Schichtzählung: 1-22 Schichten
Kupfernes Gewicht: 0.5-5oz
Minimale Endlochseite: 8 Mil
Laser-Bohrgerät: 4 Mil
Minimale Spurnbreite/-raum: 4/4 Mil (Produktion), 3/3 Mil (Beispiellauf)
Lötmittelmaske: grün, blau, weiß, schwarz, blau und gelb
Legende: weiß, schwarz und gelb
Maximale Brettmaße: Zoll 18*2
Endart Wahlen: Gold, Silber, Zinn, hartes Gold, HASL, WENN HASL
Prüfungsrichtlinie: ipc-A-600H/IPC-6012B, Klasse 2/3
Elektronischer Test: 100%
Bericht: Endprüfung, E-Test, Lötmittelfertigkeitstest, Dünnschliff
Bescheinigungen: UL, SGS, RoHS Richtungweisend-konform, ISO-9001:2008, ISO/TS16949: 2009
2. Technische Fähigkeit PCBA
| SMT | Positionsgenauigkeit: 20 um |
| Komponentengröße: 0.4×0.2mm (01005) — 130×79mm, Halbleiterchip, QFP, BGA, POP | |
| Max. Teilhöhe:: 25mm | |
| Max. PWB-Größe: 680×500mm | |
| Min. PWB-Größe: kein begrenztes | |
| PWB-Stärke: 0,3 bis 6mm | |
| PWB-Gewicht: 3KG | |
| Welle-Lötmittel | Maximum PWB-Breite: 450mm |
| Min. PWB-Breite: kein begrenztes | |
| Teilhöhe: Spitzen-120mm/Bot 15mm | |
| Schweiss-Lötmittel | Metallart: Teil, Ganzes, Einlegearbeit, Schritt zur Seite |
| Metallmaterial: Kupfer, Aluminium | |
| Oberflächenende: Au überziehen, Überzugsplitter, Sn überziehend | |
| Luftblasenrate: weniger than20% | |
| Einpress | Pressestrecke: 0-50KN |
| Max. PWB-Größe: 800X600mm | |
| Prüfung | IuK, Sondenfliegen, Einbrennung, Funktionstest, Temperaturwechsel |
2. PCBA-Bilder
