| Markenbezeichnung: | KAZ |
| Modellnummer: | PCB-B-002 |
| Mindestbestellmenge: | 1 |
| Preis: | 0.1-3usd/pc |
| Zahlungsbedingungen: | PayPal, T/T, Western Union |
| Versorgungsfähigkeit: | 10000-20000 Quadratmeter pro Monat |
Mehrschicht-seitige Leiterplatten, starre Flex-Leiterplatte, PCBA-Leiterplatte Standard FR-4, elektronische Leiterplatte
Beschreibung der gebratenen
Unsere PCB-Technologie-Kapazität umfasst 1 bis 50 Schichten, eine Mindestgröße von 0,1 mm, eine Mindestgröße von 0,075 mm, Oberflächenbehandlung von OSP, HAL, HASL, ENIG, Gold Finger und mehr.Wir können unsere Produktionskapazität auf 10 machen.,Für Doppelseiten sind es 200000 bis 200000 Quadratmeter/Monat und für Mehrschichten 8000 bis 12000 Quadratmeter/Monat.
Wir haben über 300 Mitarbeiter und 8.000 Quadratmeter Baufläche. Unsere Produkte umfassen Normal Tg FR4, High Tg FR4, PTFE, Rogers, Low Dk/Df, FPC, Rigid-Flex PCB und Aluminium, Kupferbasis PCB, etc.Montagedienst einschließlich SMT, DIP mit sechs Montagelinie.
Herstellerkapazität:
| Kapazität | Doppelseitig: 12000 qm / Monat Mehrschichten: 8000 qm / Monat |
| Mindestliniebreite/Lücke | 4/4 mil (1mil=0,0254 mm) |
| Tiefstand der Platte | 00,3 bis 4,0 mm |
| Schichten | 1 bis 20 Schichten |
| Material | FR-4, Aluminium, PI |
| Kupferdicke | 0.5 ~ 4 Unzen |
| Material Tg | Tg140 bis TG170 |
| Maximale PCB-Größe | 600*1200 mm |
| Min-Lochgröße | 0.2 mm (+/- 0,025) |
| Oberflächenbehandlung | HASL, ENIG, OSP |
Ausführliche Spezifikation
| Anzahl der Schichten | Einseitig, doppelseitig und mehrschichtig bis zu 50 Schichten. |
| Ausgangsmaterial | FR-4, Hoch-Tg-FR-4, Aluminiumbasis, Kupferbasis, CEM-1, CEM-3 und so weiter |
| Tiefstand der Platte | 0.6-3 mm oder dünner |
| Kupferdicke | 0.5-6oz oder dicker |
| Oberflächenbehandlung | HASL, Immersion Gold (ENIG), Immersion Silber, Immersion Tin, Plattierung Gold und Gold Finger. |
| Verkauft | Grün, Blau, Schwarz, Matte Grün, Weiß und Rot |
| Seidenfilter | Schwarz und Weiß |
Was KAZ Circuit für Sie tun kann:
Um ein vollständiges Angebot für das PCB/PCBA zu erhalten, geben Sie bitte die folgenden Informationen an:
Elektronische Leiterplatten Herstellungsprozesse:
Wahl des PCB-Materials:
Zu den gängigen Grundstoffen gehören FR-4 (Glasfaser), Polyimid und Keramik
Betrachten Sie Eigenschaften wie die dielektrische Konstante, thermische Leistung und Flexibilität
Spezielle Materialien für Hochfrequenz-, Hochleistungs- oder flexible PCB
Kupferdicke und Schichtzahl:
Typische Kupferfolie Dicke reicht von 1 oz bis 4 oz (35 μm bis 140 μm)
Einseitige, zweiseitige und mehrschichtige PCBs
Zusätzliche Kupferschichten verbessern die Stromverteilung, die Wärmeabgabe und die Signalintegrität
Oberflächenbehandlung:
HASL (Hot Air Solder Leveling) - erschwinglich, aber die Oberfläche ist möglicherweise nicht flach
ENIG (Electroless Nickel Immersion Gold) bietet hervorragende Schweißfähigkeit und Korrosionsbeständigkeit
Immersion Silber - kostengünstig für bleifreies Löten
Zusätzliche Optionen sind ENEPIG, OSP und direkte Vergoldung
Weiterentwickelte PCB-Technologien:
Blinde und vergrabene Wege für Hochdichte-Verbindungen
Mikrovia-Technologie für Ultrafeinfeinheit und Miniaturisierung
Starrflex-PCB für Anwendungen, die Flexibilität erfordern
Hohe Frequenzen und hohe Geschwindigkeiten mit kontrollierter Impedanz pc
PCB-Fertigungstechnologie:
Subtraktionsverfahren (am häufigsten) - Unerwünschtes Kupfer abzetzen
Zusatzverfahren - Schaffung von Kupferspuren auf dem Basismaterial
Halbadditives Verfahren - Kombination von subtraktiven und additiven Technologien
Entwurf für den Hersteller (DFM):
Einhaltung der PCB-Entwurfsrichtlinien für eine zuverlässige Herstellung
Zu den Erwägungen gehören die Spurenbreite/die Abstandsbreite durch Größe und Komponentenstandort
Eine enge Zusammenarbeit zwischen Konstrukteuren und Herstellern ist unerlässlich
Qualitätssicherung und Prüfung:
Elektrische Prüfungen (z. B. Online-Prüfung, Funktionstests)
Mechanische Prüfungen (z. B. Biegung, Stoß, Vibration)
Umweltprüfung (z. B. Temperatur, Luftfeuchtigkeit, thermische Zyklen)

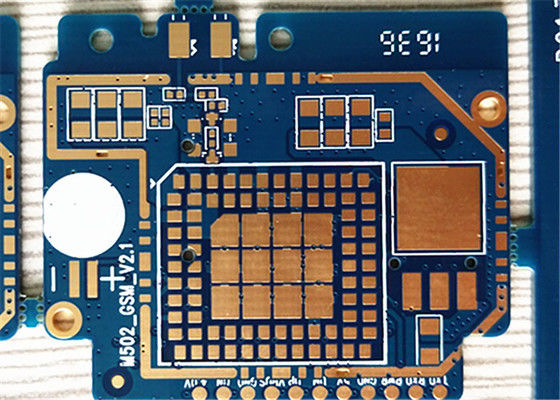

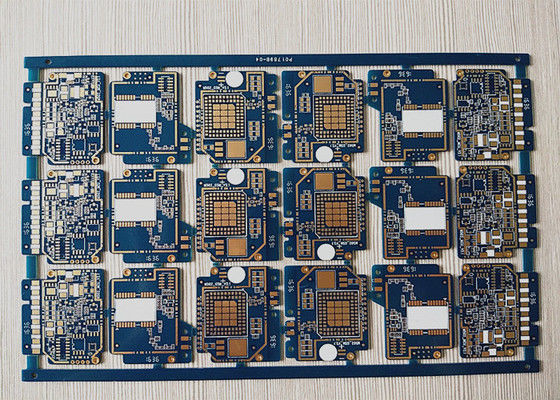

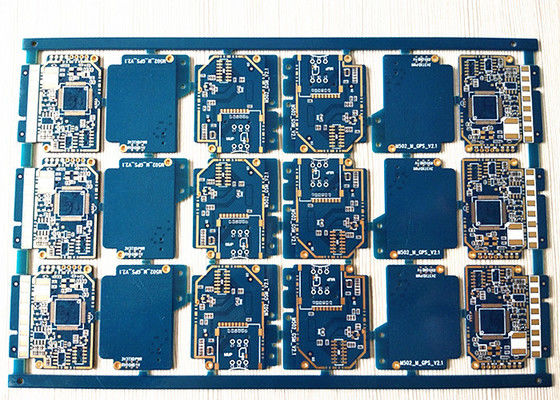

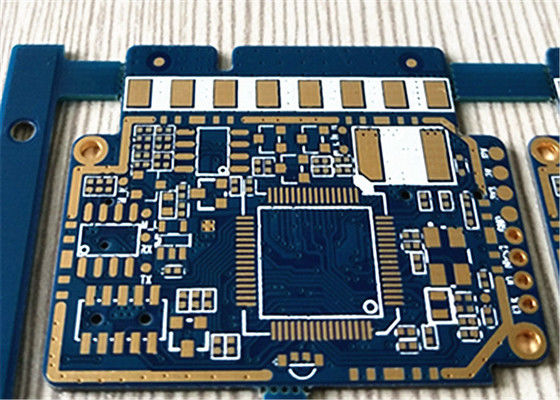

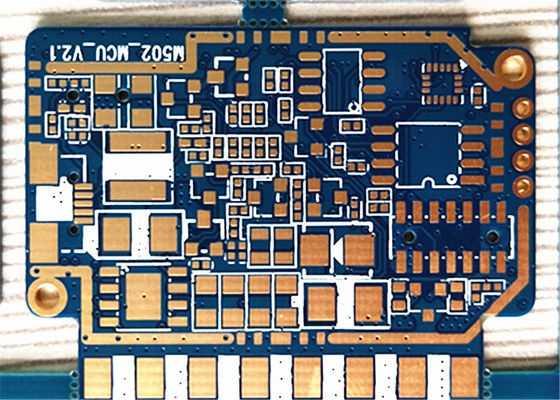

Weitere Fotos
