Multilayer-Leiterplatte
Created with Pixso.

FR4 1,6 mm Dicke Grüne Lötmaske Weiße Seidenschirm Mehrschicht gedruckte Leiterplatten,PCB-Montage Shenzhen.

FR4 1,6 mm Dicke Grüne Lötmaske Weiße Seidenschirm Mehrschicht gedruckte Leiterplatten,PCB-Montage Shenzhen.

Markenbezeichnung: KAZpcb
Modellnummer: PCB-B-014
Mindestbestellmenge: 1
Preis: 0.1-3usd/pc
Zahlungsbedingungen: Paypal/, T/T, Western Union
Versorgungsfähigkeit: 10000-20000 Quadratmeter pro Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | ROHS
Material:
FR-4
Schichten:
4L
Tiefstand der Platte:
1.6 mm
Kupferdicke:
1/1/1/1OZ
Soldmask:
Grün
Seidenfilter:
Weiß
Verpackung Informationen:
Vakuumverpackung
Versorgungsmaterial-Fähigkeit:
10000-20000 Quadratmeter pro Monat
Hervorheben:

kundenspezifische Leiterplatte

,

Rigid Flex PCB

Beschreibung des Produkts

 FR4 1,6 mm Dicke Grüne Lötmaske Weiße Seidenschirm Mehrschicht gedruckte Leiterplatten,PCB-Montage Shenzhen.





Detaillierte Spezifikation überFR4 1,6 mm Grüner Schweißmasken-Mehrschicht-Druckschaltungskarton mit ENIG

Kategorie PCB
Schichten 4L
Material FR-4
Kupferdicke Der Ausdruck "Klasse 1" ist nicht mehr zu verstehen.
Tiefstand der Platte 1.6 mm
Soldermaske Grün
Qualitätsstandard IPC-Klasse 2, 100%ige E-Prüfung
Zertifikate TS16949, ISO9001, UL, RoHS





Kurze Einführung inShenzhen KAZ Circuit Co., Ltd.

Kurze Einführung

Shenzhen KAZ Circuit Co., Ltd, gegründet 2007, ist ein PCB und PCBA kundenspezifischer Hersteller.Herstellung von mehrschichtigen Leiterplatten und Leiterplatten aus Metallunterlage,das ein Hightech-Unternehmen ist, das die Herstellung, den Vertrieb, den Service usw. umfasst.

Wir sind zuversichtlich, Ihnen qualitativ hochwertige Produkte zu einem Fabrikpreis innerhalb der schnellsten Lieferzeit zu liefern!





Was KAZ Circuit für Sie tun kann:

  • PCB-Herstellung (Prototyp, kleine bis mittlere Produktion, Massenproduktion)
  • Beschaffung von Komponenten
  • PCB-Montage/SMT/DIP
  • Schnelle Lieferung: 2L: 3-5 Tage
  • 4L: 5-7 Tage
  • 24h/48h: dringende Anfrage
  • Unternehmensgröße: ca. 300 Mitarbeiter




Um ein vollständiges Angebot für das PCB/PCBA zu erhalten, geben Sie bitte die folgenden Informationen an:

  • Gerber-Datei mit detaillierter Spezifikation der PCB
  • BOM-Liste (Besser mit Excel-Formart)
  • Fotos der PCBA (wenn Sie diese PCBA schon einmal gemacht haben)




Herstellerkapazität:



Kapazität Doppelseitig: 12000 qm / Monat
Mehrschichten: 8000 qm / Monat
Mindestliniebreite/Lücke 4/4 mil (1mil=0,0254 mm)
Tiefstand der Platte 00,3 bis 4,0 mm
Schichten 1 bis 20 Schichten
Material FR-4, Aluminium, PI
Kupferdicke 0.5 ~ 4 Unzen
Material Tg Tg140 bis TG170
Maximale PCB-Größe 600*1200 mm
Min-Lochgröße 0.2 mm (+/- 0,025)
Oberflächenbehandlung HASL, ENIG, OSP







Mehrschichtige PCB

Mehrschichtige PCBist eine Leiterplatte aus mehr als zwei Schichten Kupferfolie, bestehend aus einer Kupferfolie im Inneren, einem Isolationssubstrat und einer Kupferfolie im Außen,und die Verbindung zwischen den Schichten erfolgt durch Bohren und KupferbeschichtungIm Vergleich zu Einzel- oder Doppelschicht-PCBsmehrschichtige PCBkann eine höhere Verdrahtungsdichte und ein komplexes Schaltkreisdesign erreichen.



Vorteile von mehrschichtige PCB:

Höhere Verdrahtungsdichte und komplexe Schaltkreislaufkonstruktionsfähigkeiten

Verbesserung der elektromagnetischen Kompatibilität und Signalintegrität

Kürzere Signalübertragungswege, verbesserte Leistung der Schaltung

Höhere Zuverlässigkeit und mechanische Festigkeit

Flexiblere Strom- und Bodenverteilung



Zusammensetzung von mehrschichtigen PCB:

Innere Kupferfolie: Bietet leitfähige Schicht und Verkabelung

Isoliersubstrat (FR-4, Hochfrequenz-Low-Loss-Dielectric usw.): isoliert und trägt jede Kupferfolie-Schicht

Außenkopferfolie: Bietet Oberflächenverkabelung und Schnittstelle

Perforierte Metallisierung: Realisiert elektrische Verbindung zwischen Schichten

Oberflächenbehandlung: HASL, ENIG, OSP und andere Oberflächenbehandlungsverfahren



Konstruktion und Herstellung von mehrschichtigen PCBs:

Schaltkreislaufentwurf: Signalintegrität, Strom-/Erdintegrität von mehrschichtigen Platinen

Layout und Verkabelung: angemessene Schichtzuweisung und Routingoptimierung

Prozessentwurf: Öffnungsgröße, Schichtweite, Kupferfoliendicke usw.

Herstellungsprozess: Lamination, Bohren, Kupferbeschichtung, Ätzen, Oberflächenbehandlung usw.





Weitere Bilder von Green Soldermask 1.6MM 2OZ FR4 Multilayer PCB mit Immersion Silber

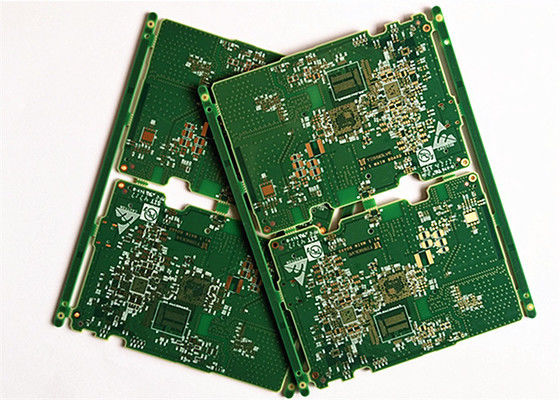

FR4 1,6 mm Dicke Grüne Lötmaske Weiße Seidenschirm Mehrschicht gedruckte Leiterplatten,PCB-Montage Shenzhen. 0

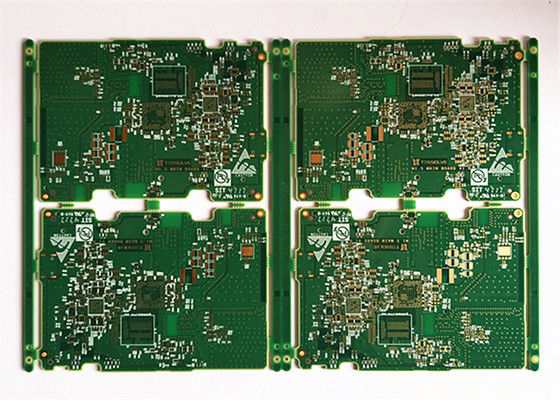

FR4 1,6 mm Dicke Grüne Lötmaske Weiße Seidenschirm Mehrschicht gedruckte Leiterplatten,PCB-Montage Shenzhen. 1

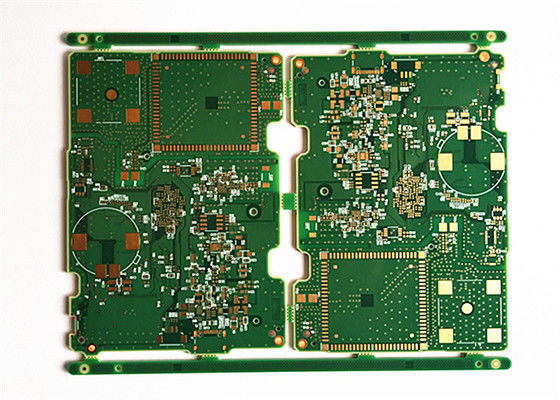

FR4 1,6 mm Dicke Grüne Lötmaske Weiße Seidenschirm Mehrschicht gedruckte Leiterplatten,PCB-Montage Shenzhen. 2
