| Markenbezeichnung: | KAZD |
| Modellnummer: | Die Bezeichnung des Fahrzeugs ist: |
| Mindestbestellmenge: | 1PC |
| Preis: | 0.1-3usd/pc |
| Zahlungsbedingungen: | T/T, Western Union, Paypal |
| Versorgungsfähigkeit: | 20000 squaremetres/Monat |

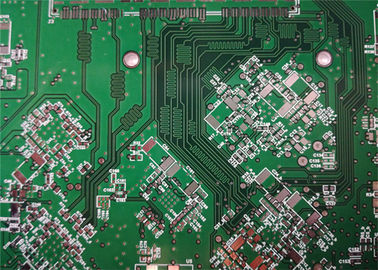

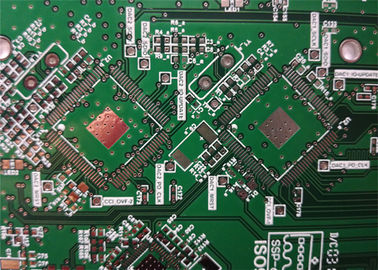

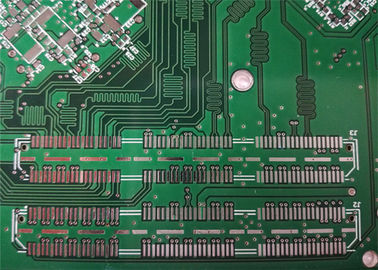

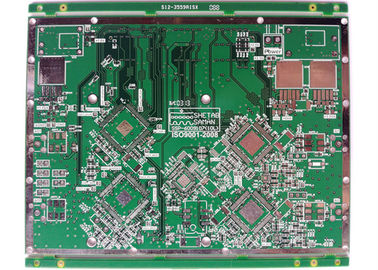

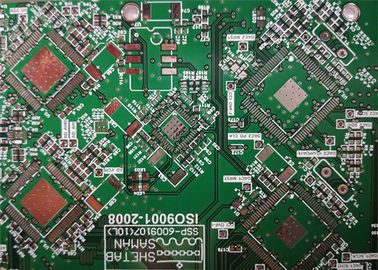

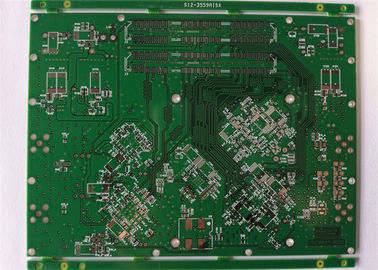

OEM 4 Schichten Elektronische Leiterplatten FR4 Material ENIG 1u' Gold Finger Solder Mask.OEM Marke und3Mile
Merkmale des elektronischen Druckplattes
1Einmaliger OEM-Service: Hergestellt in Shenzhen in China
2Hergestellt von Gerber File und Bom LIst Angeboten von Kunden
3. SMT, DIP-Technologieunterstützung
4. FR4-Material entspricht der 94v0-Norm
5. UL, CE, ROHS-konform
6Standardzeit: 4-5 Tage für 2L; 5-7 Tage für 4L. Beschleunigter Service ist verfügbar
Detaillierte Spezifikation
| Material | FR4 |
| Abschließplattendicke | 1.6MM |
| Finnische Kupferdicke | 1 Oz |
| Schicht | 4 |
| Farbe der Lötmaske | Grün |
| Seidenfilter | Weiß |
| Oberflächenbehandlung | ENIG |
| Fertiggestellte Größe | angepasst |
Was KAZ Circuit für Sie tun kann:
Um ein vollständiges Angebot für das PCB/PCBA zu erhalten, geben Sie bitte die folgenden Informationen an:
Firmeninformationen:
KAZ Circuit ist ein professioneller PCB-Hersteller aus China seit 2007, bietet auch PCB-Assemblervice für unsere Kunden. Jetzt mit etwa 300 Mitarbeitern. Zertifiziert mit ISO9001, TS16949, UL, RoHS.Wir sind zuversichtlich, Ihnen qualitativ hochwertige Produkte mit Fabrikpreis innerhalb der schnellsten Lieferzeit zu liefern!
Herstellerkapazität:
| Kapazität | Doppelseitig: 12000 qm / Monat Mehrschichten: 8000 qm / Monat |
| Mindestliniebreite/Lücke | 4/4 mil (1mil=0,0254 mm) |
| Tiefstand der Platte | 00,3 bis 4,0 mm |
| Schichten | 1 bis 20 Schichten |
| Material | FR-4, Aluminium, PI |
| Kupferdicke | 0.5 ~ 4 Unzen |
| Material Tg | Tg140 bis TG170 |
| Maximale PCB-Größe | 600*1200 mm |
| Min-Lochgröße | 0.2 mm (+/- 0,025) |
| Oberflächenbehandlung | HASL, ENIG, OSP |
Elektronische Leiterplatten Herstellungsprozesse:
Wahl des PCB-Materials:
Zu den gängigen Grundstoffen gehören FR-4 (Glasfaser), Polyimid und Keramik
Betrachten Sie Eigenschaften wie die dielektrische Konstante, thermische Leistung und Flexibilität
Spezielle Materialien für Hochfrequenz-, Hochleistungs- oder flexible PCB
Kupferdicke und Schichtzahl:
Typische Kupferfolie Dicke reicht von 1 oz bis 4 oz (35 μm bis 140 μm)
Einseitige, zweiseitige und mehrschichtige PCBs
Zusätzliche Kupferschichten verbessern die Stromverteilung, die Wärmeabgabe und die Signalintegrität
Oberflächenbehandlung:
HASL (Hot Air Solder Leveling) - erschwinglich, aber die Oberfläche ist möglicherweise nicht flach
ENIG (Electroless Nickel Immersion Gold) bietet hervorragende Schweißfähigkeit und Korrosionsbeständigkeit
Immersion Silber - kostengünstig für bleifreies Löten
Zusätzliche Optionen sind ENEPIG, OSP und direkte Vergoldung
Weiterentwickelte PCB-Technologien:
Blinde und vergrabene Wege für Hochdichte-Verbindungen
Mikrovia-Technologie für Ultrafeinfeinheit und Miniaturisierung
Starrflex-PCB für Anwendungen, die Flexibilität erfordern
Hohe Frequenzen und hohe Geschwindigkeiten mit kontrollierter Impedanz pc
PCB-Fertigungstechnologie:
Subtraktionsverfahren (am häufigsten) - Unerwünschtes Kupfer abzetzen
Zusatzverfahren - Schaffung von Kupferspuren auf dem Basismaterial
Halbadditives Verfahren - Kombination von subtraktiven und additiven Technologien
Entwurf für den Hersteller (DFM):
Einhaltung der PCB-Entwurfsrichtlinien für eine zuverlässige Herstellung
Zu den Erwägungen gehören die Spurenbreite/die Abstandsbreite durch Größe und Komponentenstandort
Eine enge Zusammenarbeit zwischen Konstrukteuren und Herstellern ist unerlässlich
Qualitätssicherung und Prüfung:
Elektrische Prüfungen (z. B. Online-Prüfung, Funktionstests)
Mechanische Prüfungen (z. B. Biegung, Stoß, Vibration)
Umweltprüfung (z. B. Temperatur, Luftfeuchtigkeit, thermische Zyklen)
