Mehrschicht-PCB SMT FR4 Immersion Gold 2u" Prototypen-PCB-Montage

Mehrschicht SMT FR4 Immersion Gold 2u" Prototypen-PCB-Montage

1. Merkmale

1Einmaliger OEM-Service: Hergestellt in Shenzhen in China
2Hergestellt von Gerber File und Bom LIst Angeboten von Kunden
3. SMT, DIP-Technologieunterstützung
4. FR4-Material entspricht der 94v0-Norm
5. UL, CE, ROHS-konform
6Standardzeit: 4-5 Tage für 2L; 5-7 Tage für 4L. Beschleunigte Dienstleistungen sind erhältlich.

2.Detaillierte Spezifikation

"Mehrschicht SMT FR4 Immersion Gold 2u" Prototypen-PCB-Montage" bezeichnet eine spezifische Art von Prototypen-PCB-Montage mit mehreren Eigenschaften.Lassen Sie uns jede Komponente aufteilen:

Mehrschicht: Dies bedeutet, dass die Leiterplatte mehrere Schichten leitfähigen Materials hat, die durch Isolationsschichten getrennt sind. Mehrschicht-Leiterplatten ermöglichen komplexe Schaltkreisentwürfe mit verbesserter Signalintegrität,reduzierte Größe, und erhöhte Funktionalität.

SMT steht für Surface Mount Technology.die sich auf elektronische Bauteile bezieht, die direkt mit Hilfe von Lötpaste und Rückflusslösungstechniken auf der Oberfläche des PCB montiert werden sollen. SMT-Komponenten sind kleiner, kompakter und geeignet für Hochdichte-Schaltkreisentwürfe.

FR4: FR4 ist ein weit verbreitetes PCB-Substratmaterial. Es steht für Flame Retardant 4, und es ist ein glasverstärktes Epoxyllaminatmaterial. FR4 bietet gute elektrische Isolationseigenschaften,mechanische Festigkeit, und Flammfestigkeit, so dass es für verschiedene Anwendungen geeignet ist.

Immersion Gold: "Immersion Gold" ist eine Art Oberflächenveredelung, die auf die freiliegenden Kupferplatten der PCB aufgetragen wird.Dabei wird eine dünne Goldschicht durch ein chemisches Verfahren auf die Kupferoberfläche gelegtImmersionsgold bietet eine ausgezeichnete Leitfähigkeit, Korrosionsbeständigkeit und Schweißfähigkeit.

2u": "2u" bezeichnet die Dicke der Eintauchgoldschicht und wird in Mikrometern (μm) ausgedrückt.Eine 2 u "Eintaußgolddicke ist relativ standardmäßig und bietet einen guten Schutz und Schweißfähigkeit für PCB.

Bei der Prototypen-PCB-Montage handelt es sich um die Herstellung einer kleinen Charge oder einer einzigen Einheit von PCBs zur Prüfung, Validierung oder ersten Produktentwicklung.Anwendung von Lötpaste, Komponentenplatzierung mit Pick-and-Place-Maschinen, Rückflusslöten und Inspektion.

Zusammenfassend bezeichnet eine "Multilayer SMT FR4 Immersion Gold 2u" Prototypen-PCB-Montage" einen Prototypen-PCB mit mehreren Schichten, ein FR4-Substratmaterial,mit einer Dicke von 2 Mikrometern,Diese Art von PCB-Montage wird üblicherweise für erste Produktprüfungen, Validierung,und Entwicklung, bevor man zur vollständigen Produktion übergeht..

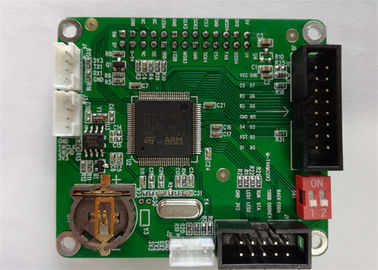

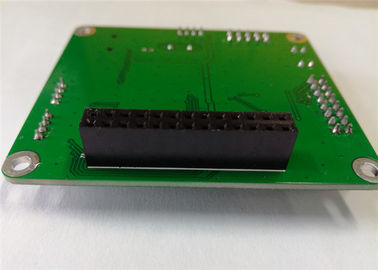

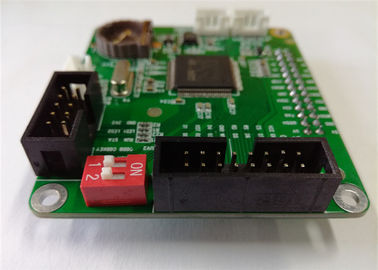

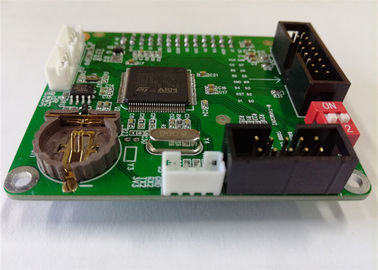

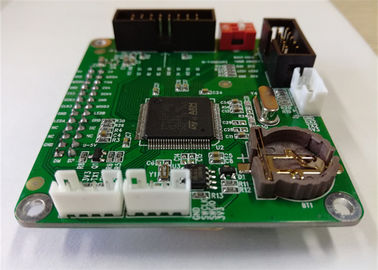

3Bilder.
