Einzelheiten zu den Produkten

Zu Hause Produits

4 des FR4 PWB-Leiterplatte-Schichten Grün-Soldmask mit blindem über

Markenbezeichnung:	KAZ
Modellnummer:	PCB-S-369659
Mindestbestellmenge:	1
Preis:	200
Versorgungsfähigkeit:	20000 sq.m/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

ISO9001, UL, RoHS

Schichten:

Material:

FR-4

Brett-Stärke:

1.6mm

Kupfer:

0,5 Unze

Oberfläche:

HASL LF

Größe:

204*176mm/2UP

Verpackung Informationen:

Vakuum

Versorgungsmaterial-Fähigkeit:

20000 sq.m/Monat

Hervorheben:

kundenspezifische Leiterplatte

Rigid Flex PCB

Beschreibung des Produkts

Dieses ist 4 DES FR4 PWB-Leiterplatte-Schichten Grün-Soldmask mit blindem über

4 Schichten
FR-4
HASL
1.6mm Brettstärke
0,5 Unze.
Grünes soldmask
Weißer Silkscreen
Ipc-Klasse 2

PWB-Größe: 204*176mm/2UP, Qualitätsstandard IPC-Klasse 2.

Auftragsbearbeitung:

Untersuchung mit gerber
Zitat gemäß gerber Datei
Kunden waren mit dem Preis einverstanden
Kunden senden das PO
PU stellte zu Zahlungsinformation zur Verfügung
Zahlung vereinbart
Technik-Prozess, EQ-Technik-Frage bestätigt (wenn es EQ gibt), vor Produktion
Produktion vereinbart
Verschiffen vereinbart
Versandstatusspurhaltung
Kundenfeedbacks
Wiederholungs-Auftrag

Mehr photoes für 4 DES FR4 PWB-Leiterplatte-Schichten Grün-Soldmask mit blindem über

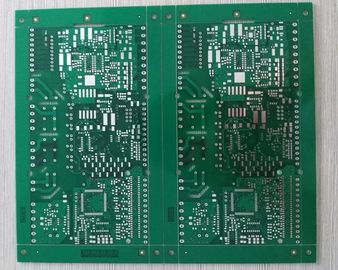

4 des FR4 PWB-Leiterplatte-Schichten Grün-Soldmask mit blindem über 0

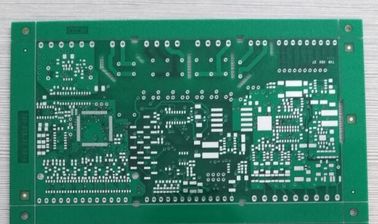

4 des FR4 PWB-Leiterplatte-Schichten Grün-Soldmask mit blindem über 1

Über uns

Fertigungskapazität - steifes PWB

Einzelteil	Produktionskapazität
Art von Produkten	Einseitiges, doppeltes mit Seiten versehen u. mehrschichtig
Max Board Size	Einzeln u. doppeltes mit Seiten versehen: 600*1500mm
Max Board Size	Mehrschichtig: 600*1,200 Millimeter
Oberflächenende	HASL, ENIG, OSP, Immersions-Silber, goldener Finger, etc.
Schichten	1~20
Boad-Stärke	0.4~4.0mm
Niedriges Kupfer	18um (1/2oz), 35um (1oz), 70um (2oz), 105um (3oz), 150um (4oz), 300um (8oz)
Brett-Material	FR-4, Aluminiumbasis, Polymide, kupferne Basis, keramische Basis
Min Drilling Hole Size	0.1mm
Min Line Width u. Raum	0.075mm
Flechten des Goldes	Vernickelungs-Stärke 2.5~5um, Goldstärke 0.05~0.1um
Tin Spraying	Zinnstärke 2.5~5um
Prägeraum	Draht u. Rand: 0.15mm, Loch u. Rand: 0.2mm, Konturn-Toleranz: +/-0.1mm
Sockel-Abschrägung	Winkel: Tiefe 30°/45°/60°: 1~3mm
V-geschnitten	Winkel: Tiefe 30°/45°/60°: 1/3 von Brettstärke, minimales aise: 80*80mm
Ein-Austest	Max Testing Area: 400*1,200mm
	Max Testing Point: 12.000 Punkte
	Max Testing Voltage: 300V
	Max Insulation Resistance: 100mΩ
Widerstand-Steuertoleranz	± 10%
Lötende Ausdauer	85℃~105℃/280℃~360℃

Herstellungs-Ausrüstungen - steifes PWB

4 des FR4 PWB-Leiterplatte-Schichten Grün-Soldmask mit blindem über 2

Produkt Applicances

4 des FR4 PWB-Leiterplatte-Schichten Grün-Soldmask mit blindem über 3

Produkt-Show - steifes PWB

4 des FR4 PWB-Leiterplatte-Schichten Grün-Soldmask mit blindem über 4

Produkt-Show - FPC

4 des FR4 PWB-Leiterplatte-Schichten Grün-Soldmask mit blindem über 5

Produkt-Show - PWB-Versammlungen

4 des FR4 PWB-Leiterplatte-Schichten Grün-Soldmask mit blindem über 6
