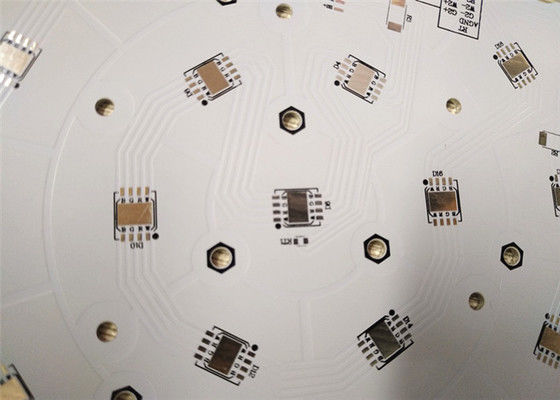

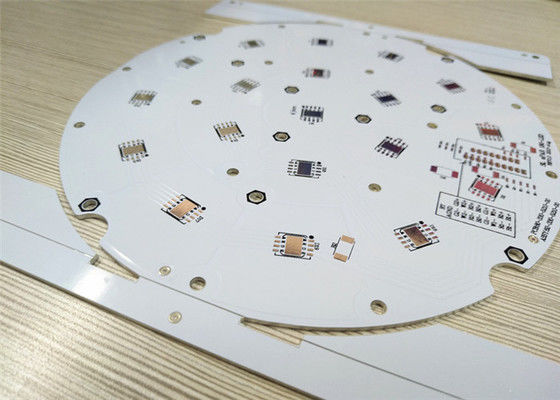

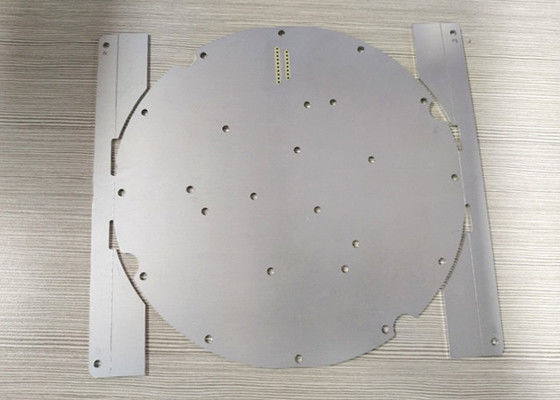

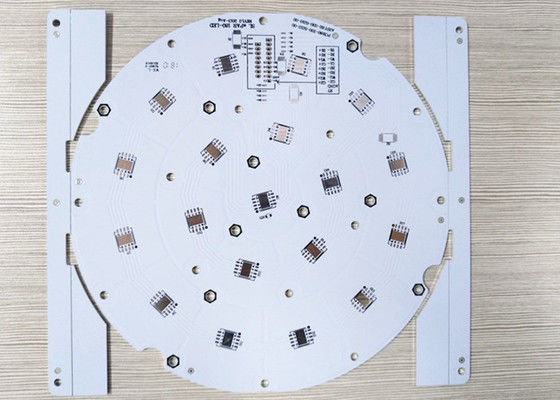

Aluminium-Led-Bleifreies Schnelldrehen 1 Schicht 1 OZ Leiterplatte,PCB-Blatt,AL-Material unterstützt Leiterplatte PCB-Blatt für LED

Aluminium-Led-Blei-freie Schnelle Drehung 1 Schicht 1 OZ Leiterplatte,PCB-Leiterplatte,AL Materialträger

Spezifikationen

1. Material: Aluminium
2. Schicht: 1 L
3. Kupferdicke: 1 Oz
4. Verkauft: Weiß
5. Seidenwand: Schwarz
6. Die Dicke der Platte: 1,6 mm

Eigenschaften

1. OEM-Dienstleistung: Hergestellt in Shenzhen, China
2. Hergestellt von Gerber File und Bom LIst Angeboten von Kunden
3. SMT, DIP-Technologieunterstützung
4. AL-Material entspricht der 94v0-Norm
5. UL, CE, ROHS-konform
6. Standardzeit: 4-5 Tage für 2L; 5-7 Tage für 4L. Beschleunigter Service ist verfügbar

Was KAZ Circuit für Sie tun kann:

• PCB-Herstellung (Prototyp, kleine bis mittlere Produktion, Massenproduktion)
• Beschaffung von Komponenten
• PCB-Montage/SMT/DIP

Um ein vollständiges Angebot für das PCB/PCBA zu erhalten, geben Sie bitte die folgenden Informationen an:

• Gerber-Datei mit detaillierter Spezifikation der PCB
• BOM-Liste (Besser mit Excel-Formart)
• Fotos der PCBA (wenn Sie diese PCBA schon einmal gemacht haben)

Firmeninformationen:

KAZ Circuit ist ein professioneller PCB-Hersteller aus China seit 2007, bietet auch PCB-Assemblervice für unsere Kunden. Jetzt mit etwa 300 Mitarbeitern. Zertifiziert mit ISO9001, TS16949, UL, RoHS.Wir sind zuversichtlich, Ihnen qualitativ hochwertige Produkte mit Fabrikpreis innerhalb der schnellsten Lieferzeit zu liefern!

Herstellerkapazität:

LED-PCB-Board-ErstellungsprozessInformationen

Schaltkreisgestaltung

Bestimmung der Leistungsbedürfnisse des gesamten LED-Schaltkreises einschließlich des maximalen Stroms und der Spannung

Ein Mikrocontroller oder ein Treiber-IC zur Steuerung von LED-Helligkeit und -Effekten

Integration aller notwendigen Leistungskonditionierungs- oder Schutzschaltkreise

PCB-Layout

Anordnung der Komponenten zur Minimierung der Spurenlänge und Optimierung der Wärmeabgabe

Es muss ein ausreichender Abstand zwischen Hochspannungs-/Hochstromspuren und Niederspannungs-/Niederstromspuren bestehen.

Plan für die Montage von Löchern, der Montage von Hardware und jeglicher mechanischen Integration

Entwurf

Verwenden Sie die richtige Spurenbreite und Abstand, um die erwartete Strombelastung zu bewältigen

Einschließlich Kupfergüsse oder -flächen für die Erdung und Verteilung

Hinzufügen von Testpunkten zur Erleichterung der Fehlerbehebung und Messung

Erwägen Sie, Bildschirmmarkierungen hinzuzufügen, um Komponenten zu identifizieren

Vorbereitung zur Herstellung

Ausführliche Montageanweisungen, einschließlich Anordnung und Ausrichtung der Bauteile

Spezifizieren Sie etwaige spezielle Herstellungsvoraussetzungen wie HASL-, ENIG- oder Immersion-Silberveredelungen.

Ein präzises BOM mit Teilnummer, Menge und Quelle

Herstellung

Und PCB-Hersteller arbeiten eng zusammen, um eine genaue Herstellung und Qualitätskontrolle zu gewährleisten.

Erörtern Sie erweiterte Funktionsoptionen wie mehrschichtige Platten, blind/begrabene Durchgänge oder Impedanzsteuerung

Montage und Prüfung

Folgen Sie sorgfältig den Montageanweisungen, um Probleme während des Lötvorgangs zu vermeiden

Durchführung umfassender Prüfungen einschließlich Funktionsprüfung, Strom-/Spannungsmessungen und thermischer Analyse

Überlegen Sie, ob Sie einen Mikrocontroller oder einen Treiber-IC programmieren, um eine fortschrittliche LED-Steuerung und -effekte zu erzielen

Endprodukt

Integration von LED-PCB-Boards in Endprodukte wie Beleuchtungsanlagen, Displays oder andere Anwendungen

Konstruktion und Herstellung aller notwendigen mechanischen Gehäuse, Wärmesenkungen oder Montagegeräte

Vollständige Produktdokumentation einschließlich Benutzerhandbücher, Installationsanleitungen und Garantieinformationen
