| Markenbezeichnung: | Null |
| Modellnummer: | KAZD |
| Mindestbestellmenge: | 1PC |
| Preis: | 0.1-5 usd/pc |
| Zahlungsbedingungen: | T/T, Western Union, Paypal |
| Versorgungsfähigkeit: | 20000㎡ pro Monat |
6 Layer FR4 HDI Pcb Prototypmontage HerstellerPCB-Montage Shenzhen
1Detaillierte Spezifikationen
| Material | FR4 |
| Kupferdicke | Der Ausdruck "Selbstständige" ist in der Liste aufgeführt. |
| Schicht | 6 |
| Oberflächenbehandlung | Immersionsgold 2 u" |
| Soldermaske | Grün |
| Seidenfilter | Weiß |
| Min Bohrloch | 8 Millionen |
| Min Laserloch | 4 Mil |

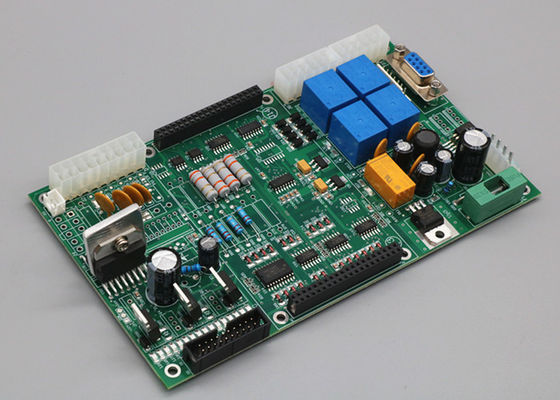

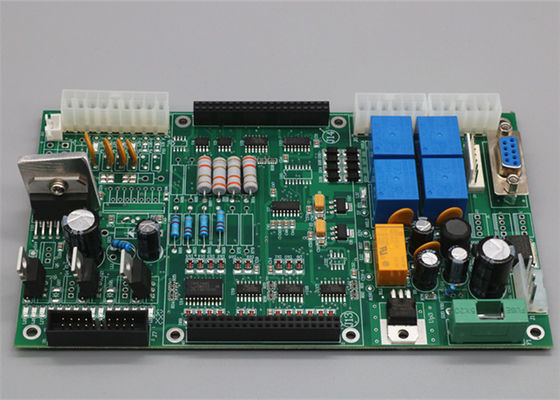

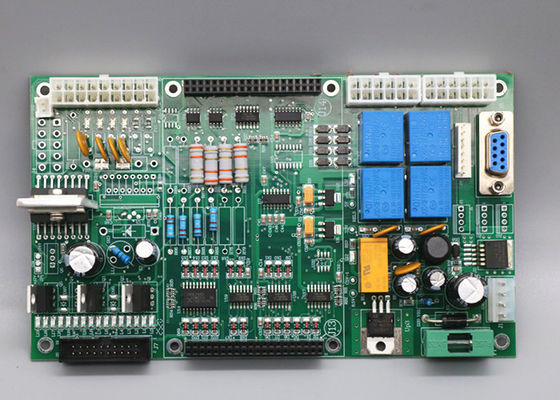

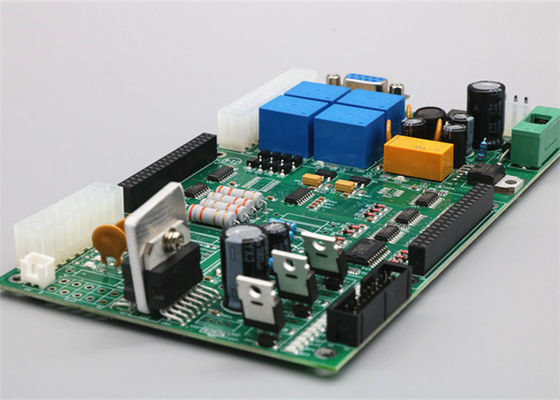

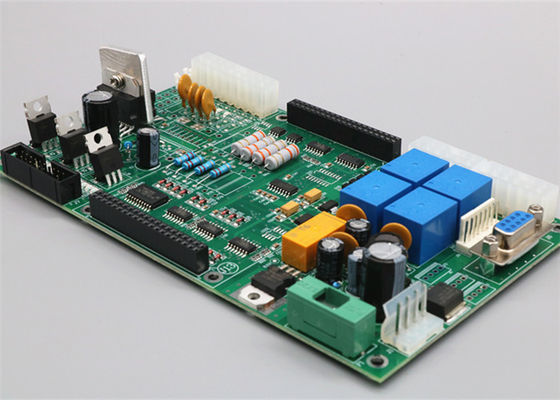

2Bilder.
3. häufig gestellte Fragen
F: Welche Dateien verwenden Sie bei der Herstellung von Leiterplatten?
A: Gerber oder Eagle, Auflistung in der BOM, PNP und Position der Bauteile
F: Können Sie mir eine Probe anbieten?
A: Ja, wir können Sie Muster vor der Massenproduktion testen
F: Wann erhalte ich das Angebot, nachdem ich Gerber, BOM und Testverfahren gesendet habe?
A: Für PCB-Zitate innerhalb von 6 Stunden und für PCBA-Zitate etwa 24-48 Stunden.
F: Wie kann ich den Prozess meiner PCB-Produktion kennen?
A: 5-7 Tage für PCB-Produktion und Komponentenbeschaffung und 14 Tage für PCB-Montage und Testing.
F: Wie kann ich die Qualität meiner PCB sicherstellen?
A: Wir stellen sicher, dass jedes Stück PCB-Produkte vor dem Versand gut funktioniert. Wir testen alle nach Ihrem Testverfahren.
Die PCB-Montage, auch als PCB-Montage bezeichnet, ist der Prozess des Befüllens und Schweißens elektronischer Komponenten auf einem PCB (Druckschirmplatte).Es besteht aus mehreren Schritten, um ein nacktes PCB in ein funktionierendes elektronisches Gerät zu verwandelnHier ist ein allgemeiner Überblick über den PCB-Montageprozess:
Komponentenbeschaffung: Der erste Schritt besteht darin, die für die PCB-Montage erforderlichen elektronischen Komponenten zu beschaffen.VerbindungenDie Komponenten können von verschiedenen Lieferanten oder Händlern bezogen werden.
PCB-Fabrikation: Vor der Montage muss das PCB selbst hergestellt werden. Dies beinhaltet das Entwerfen des PCB-Layouts, die Herstellung des nackten PCBs und das Auftragen der notwendigen Kupferspuren, Lötmaske,und Seidenschirmmarkierungen.
Komponentenplatzierung: In diesem Schritt werden die elektronischen Komponenten auf dem PCB montiert.Die beiden wichtigsten Methoden zur Platzierung von Bauteilen sind die Oberflächenbefestigungstechnik (SMT) und die Durchlöchertechnik (THT). SMT-Komponenten werden auf die Oberfläche des PCB platziert und mit Hilfe von Lötpaste und Rückflusslöttechniken gelötet.THT-Komponenten haben Leitungen, die durch Löcher in der Leiterplatte gehen und auf der gegenüberliegenden Seite gelötet werden.
Lötung: Sobald die Bauteile auf dem PCB platziert sind, wird das Lötverfahren durchgeführt, um elektrische und mechanische Verbindungen herzustellen.Das Löten kann durch verschiedene Verfahren wie das Rückflusslöten (für SMT-Komponenten) erfolgen., Wellenlöten (für THT-Komponenten) oder manuelles Löten (für spezifische Komponenten oder Nachbearbeitung).
Inspektion und Prüfung: Nach dem Löten wird das zusammengebaute PCB einer Inspektion und Prüfung unterzogen, um die Qualität und Funktionalität des elektronischen Geräts sicherzustellen.Röntgenuntersuchung, Funktionstests und andere Methoden zur Feststellung von Mängeln verwendet werden können.
Endmontage: Nach Überprüfung der ordnungsgemäßen Funktionsweise der PCB-Montage kann sie in die Endproduktmontage integriert werden.Einrichtung von Gehäusen, und Verbindung zu anderen Teilsystemen oder Komponenten.
Es ist erwähnenswert, dass der PCB-Montageprozess je nach spezifischen Anforderungen, Industriestandards und Fertigungsmöglichkeiten des Vertragsherstellers oder Montagehäuses variieren kann.
