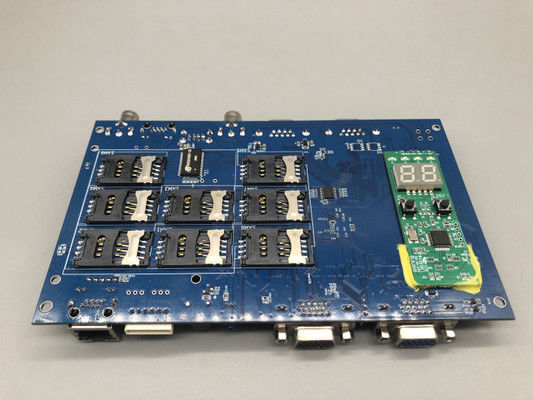

PCBA-S-096597 SMt Prototyp PCB Montage Dienstleistungen Massenproduktion SMT PCB Montage

PCBA-S-096597 SMt Prototyp PCB Montage Dienstleistungen Massenproduktion SMT PCB Montage

Markenbezeichnung: KAZ Circuit
Modellnummer: PCBA-B-096597
Mindestbestellmenge: 1 PC
Preis: USD/pc
Zahlungsbedingungen: T/T, Western Union, Paypal
Versorgungsfähigkeit: 20.000 Quadratmeter/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
ISO9001, TS16949, UL, RoHS
Schichten:
4 Schichten
Tiefstand der Platte:
1.6 mm
Kupfer:
1 Unze
Oberfläche:
HASL LF
Soldmask:
Blau
Siebenschirm:
Weiß
Verpackung Informationen:
Luftpolsterfolie
Versorgungsmaterial-Fähigkeit:
20.000 Quadratmeter/Monat
Hervorheben:

PCBA-S-096597 Smt Prototyp-PWB-Versammlungs-Dienstleistungen

,

Blaue Soldmask SMT PWB-Versammlung

,

Smt-Prototyp-PWB-Versammlungs-Massenproduktion

Beschreibung des Produkts

PCBA-S-096597 SMt Prototyp PCB Montage Dienstleistungen Massenproduktion SMT PCB Montage



Einzelheiten:



Schichten 4
Material FR-4
Tiefstand der Platte 1.6 mm
Kupferdicke 1 Unze
Oberflächenbehandlung HASL LF
Verkauf von Masken und Seidenmasken Grün und Weiß
Qualitätsstandard IPC-Klasse 2, 100%ige E-Prüfung
Zertifikate TS16949, ISO9001, UL, RoHS





Was KAZ Circuit für Sie tun kann:



  • PCB- und PCBA-Design
  • PCB-Herstellung (Prototyp, kleine bis mittlere Produktion, Massenproduktion)
  • Beschaffung von Komponenten
  • PCB-Montage/SMT/DIP


Um ein vollständiges Angebot für das PCB/PCBA zu erhalten, geben Sie bitte die folgenden Informationen an:



  • Gerber-Datei mit detaillierter Spezifikation der PCB
  • BOM-Liste (Besser mit Excel-Formart)
  • Fotos der PCBA (wenn Sie diese PCBA schon einmal gemacht haben)





Herstellerkapazität:



Kapazität Doppelseitig: 12000 qm / Monat
Mehrschichten: 8000 qm / Monat
Mindestliniebreite/Lücke 4/4 mil (1mil=0,0254 mm)
Tiefstand der Platte 00,3 bis 4,0 mm
Schichten 1 bis 20 Schichten
Material FR-4, Aluminium, PI
Kupferdicke 0.5 ~ 4 Unzen
Material Tg Tg140 bis TG170
Maximale PCB-Größe 600*1200 mm
Min-Lochgröße 0.2 mm (+/- 0,025)
Oberflächenbehandlung HASL, ENIG, OSP





SMT-Kapazität



PCBA-S-096597 SMt Prototyp PCB Montage Dienstleistungen Massenproduktion SMT PCB Montage 0





SMT-PCB-Montage Verfahren:



PCB-Vorbereitung:

Reinigt das PCB-Substrat, um Verunreinigungen zu entfernen, die die Qualität der Lötverbindungen beeinträchtigen können.

Auf der PCB wird eine Lötmaske aufgetragen, um Kupferplatten zu erkennen, auf denen Bauteile platziert werden.

Eine Oberflächenbehandlung wie ENIG (Electroless Nickel Immersion Gold) wird auf die Kupferpolster aufgetragen, um die Schweißfähigkeit zu fördern.



Druck mit Lötpaste:

Stellen Sie die Schablone über die Leiterplatte, wobei die Öffnungen der Schablone den Kupferplatten der Leiterplatte entsprechen.

Die Lötmasse (ein Gemisch aus Lötlegierpartikeln und Fluss) wird über das Schablone abgeschraubt und auf die Pads der PCB abgelagert.

Eine präzise Kontrolle der Stanzdicke, des Lötpastevolumens und des Drucks der Spülmaschine ist entscheidend für eine gleichbleibende Lötpasteablagerung.



Anordnung der Elemente:

Automatische Ausziehmaschinen verwenden Sichtsysteme, um die Standorte der Bauteile genau zu ermitteln und auf die Lötmasse zu legen.

Komponentenorientierung, Coplanarität und Positionsgenauigkeit sind für zuverlässige Lötverbindungen von entscheidender Bedeutung.

Zusätzliche Komponenten wie Steckverbinder oder Wärmeabnehmer können manuell platziert werden.



Rücklauflöten

Die PCB-Komponenten werden durch einen Rückflussofen mit sorgfältig kontrollierten Temperaturprofilen geführt.

Die Lötmasse schmilzt, befeuchtet die Komponentenleitungen und PCB-Pads und bildet beim Abkühlen eine Lötverbindung.

Verschiedene Lötlegierungen, z. B. bleifreie (z. B. Zinn-Silber-Kupfer), haben spezifische Rückflusstemperaturprofile.



Prüfung und Prüfung:

Visuelle Inspektion (manuell oder automatisiert) zur Prüfung der richtigen Platzierung der Bauteile, der Qualität der Lötverbindungen und möglicher Defekte.

Automatische optische Inspektionssysteme (AOI) nutzen maschinelles Sehen, um Probleme schnell zu erkennen und zu lokalisieren.

Elektrische Prüfungen, wie z. B. In-Circuit-Prüfungen (ICT) oder funktionelle Prüfungen, überprüfen die elektrische Leistung der Leiterplatte.



Saubere und konforme Beschichtung (optional):

PCB-Baubaugruppen können einem Reinigungsprozess unterzogen werden, um verbleibende Lötpaste oder Fluss zu entfernen.

Die Konformbeschichtung ist eine polymere Schutzschicht, die auf PCBs aufgetragen werden kann, um die Feuchtigkeit und die Umgebungsbeständigkeit zu erhöhen.



SMT-PCB-MontageDie Einführung von neuen Technologien, die die Qualität und Zuverlässigkeit der elektronischen Produkte verbessern, erfordert eine strenge Kontrolle des gesamten Prozesses.Die Technologie der SMT-Technologie ist für die breite Anwendung von SMT in der modernen Elektronikherstellung von entscheidender Bedeutung..

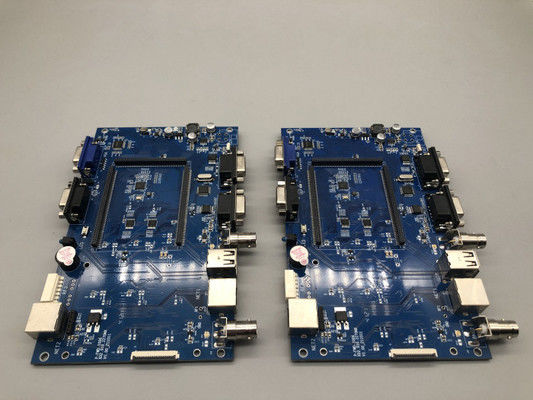

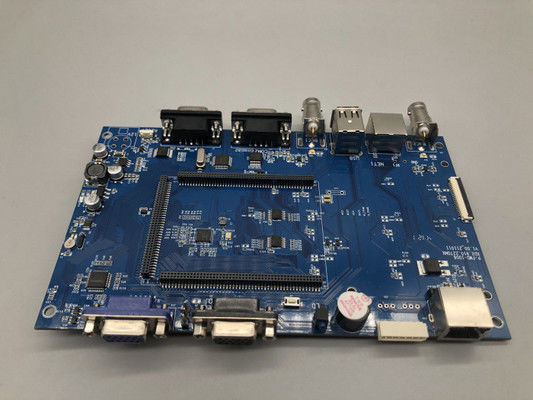

Fotos davon. Schnellschaltprototyp und Massenproduktion für SMT-PCB-Assembly 6 PCB-Assemblylinien


PCBA-S-096597 SMt Prototyp PCB Montage Dienstleistungen Massenproduktion SMT PCB Montage 1



PCBA-S-096597 SMt Prototyp PCB Montage Dienstleistungen Massenproduktion SMT PCB Montage 2
