| Markenbezeichnung: | NA |
| Modellnummer: | Na |
| Mindestbestellmenge: | 1PCS |
| Preis: | 0.1usd |
| Zahlungsbedingungen: | L/C, D/P, T/T, Western Union, MoneyGram |
| Versorgungsfähigkeit: | 10000pcs Monats |
Beschreibung des PWB-Versammlungs-Services

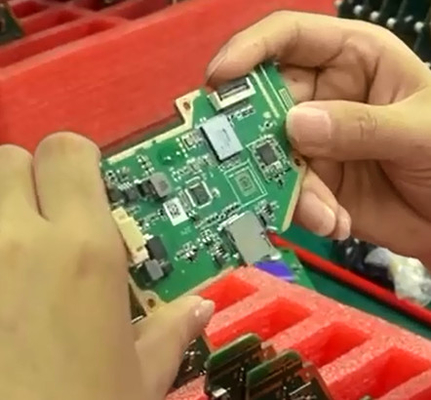

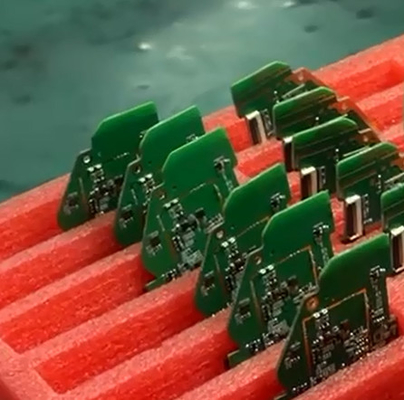

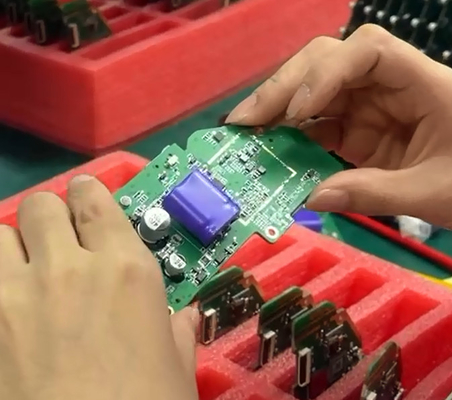

dieses Brett ist 10 Schichten FR4 TG150 mit Oberflächenbehandlung ENIG 2u“ für Smartphone. wir können PWB-Prototyp, samll Volumen annehmen, mittlere und umfangreich. kein MOQ-Ersuchen um neues order.all unseres PWBs ist getroffene UL-, TS- 16949, ROHS-, ISO-etc. Bescheinigung.
Spezifikation des PWB-Versammlungs-Services
| 1 | Schicht | 1-30 Schicht |
| 2 | Material | FR-4, CEM-1, CEM-3, Höhe TG, FR4 Halogen frei, FR-1, FR-2, Aluminium |
| 3 | Brettstärke | 0.2mm-7mm |
| 4 | Max.finished-Brettseite | 510mm*1200mm |
| 5 | Min.drilled-Lochgröße | 0.25mm |
| 6 | Min.line-Breite | 0.075mm (3mil) |
| 7 | Spaceing Min.line | 0.075mm (3mil) |
| 8 | Oberflächenende/Behandlung | HALS/HALS bleifrei, chemisches Zinn, chemisches Gold, Immersionsgold Inmersion silbern/Gold, Osp, Vergolden |
| 9 | Kupferne Stärke | 0.5-4.0oz |
| 10 | Lötmittelmaskenfarbe | grün/schwarz/weiß/rot/blau/gelb |
| 11 | Innere Verpackung | Vakuumverpackung, Plastiktasche |
| 12 | Äußere Verpackung | Standardkartonverpackung |
| 13 | Lochtoleranz | PTH: ±0.076, NTPH: ±0.05 |
| 14 | Zertifikat | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | Profilieren des Lochens | Wegewahl, V-CUT, schrägend ab |
| 16 | Versammlungs-Service | Erbringen von Soem-Dienstleistung allerlei Leiterplatteversammlung |
Produkt-Kapazität PWB-Versammlungs-(SMT)
| SMT-Kapazität | |
| SMT-Einzelteil | Kapazität |
| Max. Größe PWBs | 510mm*1200mm (SMT) |
| Chipkomponente | 0201, 0402, 0603, 0805, Paket 1206 |
| Min.pin-Raum von IC | 0.1mm |
| Min. Raum von BGA | 0.1mm |
| Max.precision von IC-Versammlung | ±0.01mm |
| Montagekapazität | ≥8 Million piots/Tag |
| SMT-Kapazität | 7 SMT-Fertigungsstraßen |
| BAD-Kapazität | 2 BADfertigungsstraßen |
| Versammlungsprüfung | Brückentest, AOI-Test, Röntgen-Untersuchung, IuK (im Stromkreis-Test), FCT (Funktionsstromkreis-Test) |
FCT (Funktionsstromkreis-Test) |
Gegenwärtiger Test, Spannungstest, Test der hohen Temperatur und der niedrigen Temperatur, Tropfen-Schlagversuch, Alterntest, Wasserabnahmeprüfung, Durchsickern-sicherer Test und usw. Unterschiedlicher Test kann entsprechend Ihrer Anforderung durchgeführt werden. |
Produkt-Anwendung:
1, Telekommunikations-Kommunikation
2, Unterhaltungselektronik
3, Sicherheitsmonitor
4, Fahrzeug Electronices
5, Smart Home
6, industrielle Kontrollen
7, Militär u. Verteidigung
8, Automobil
9, industrielle Automatisierung
10, medizinische Geräte
11, New Energy
Und so weiter
Vorteil des PWB-Versammlungs-Services
• Strenge Produkthaftung, Standard IPC-A-160 nehmend
• Technikvorbehandlung vor Produktion
• Produktion prozesskontrolliert (5Ms)
• 100% E-Test, Sichtprüfung 100%, einschließlich IQC, IPQC, FQC, OQC
• 100% AOI Inspektion, einschließlich Röntgenstrahl, Mikroskop 3D und IuK
• Hochspannungstest, Widerstandsteuertest
• Dünnschliff, lötende Kapazität, Wärmebelastungstest, Schlagprobe
OEM-/ODM/EMSservices für PCBA:
· PCBA, PWB-Brettversammlung: SMT U. PTH U. BGA
· PCBA und Einschließungsentwurf
· Komponentenauftreten und -kauf
· Schnelle Erstausführung
· Plastikspritzen
· Blechtafelstempeln
· Endmontage
· Test: AOI, schaltungsintern Test (IuK), Funktionsprüfung (FCT)
· Zollabfertigung für den materiellen Import und den Produktexport
Jetzt sind wir eine Fabrik, die one-stop Dienstleistung erbringen kann gewesen,
von der PWB-Produktion bauen die Komponenten, die zu den Komponenten kaufen zusammen.
