| Markenbezeichnung: | NA |
| Modellnummer: | Na |
| Mindestbestellmenge: | 1PCS |
| Preis: | 0.1usd pcs |
| Zahlungsbedingungen: | L/C, Western Union, MoneyGram, T/T |
| Versorgungsfähigkeit: | 10000pcs Monats |
Beschreibung vonLeiterplattenbestückungsservice

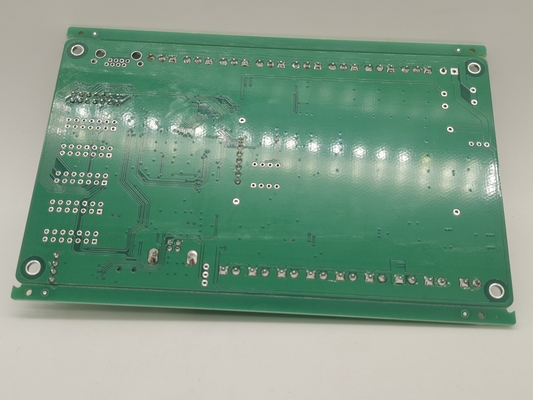

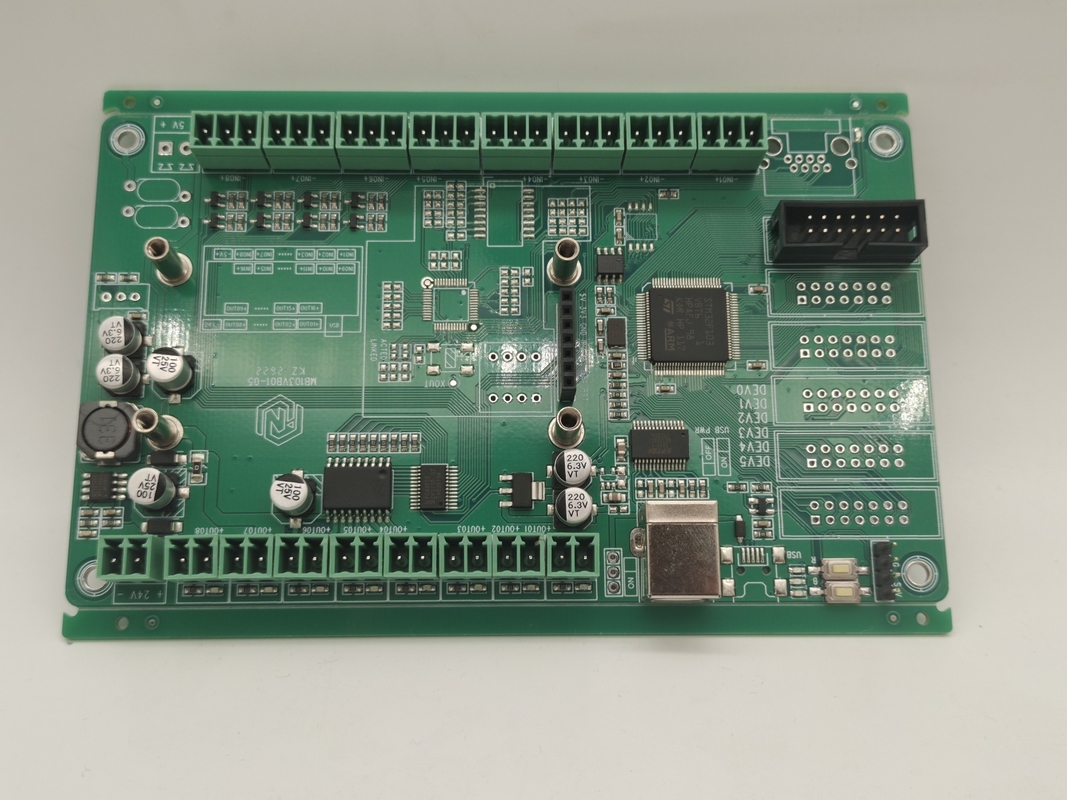

Dieses Board ist 4-lagig und wird für industrielle Steuerungsanwendungen verwendet.Wir können PCB-Prototypen, kleine Mengen, mittlere und große Mengen akzeptieren.keine MOQ-Anfrage für Neubestellung. Alle unsere Leiterplatten sind nach UL, TS 16949, ROHS, ISO usw. zertifiziert.
Spezifikation vonLeiterplattenbestückungsservice
| 1 | Schicht | 1-30 Schicht |
| 2 | Material | FR-4, CEM-1, CEM-3, High TG, FR4 Halogenfrei, FR-1, FR-2, Aluminium |
| 3 | Brettstärke | 0,2 mm-7 mm |
| 4 | Max. fertige Plattenseite | 510mm*1200mm |
| 5 | Min. Bohrlochgröße | 0,25 mm |
| 6 | Min. Linienbreite | 0,075 mm (3 mil) |
| 7 | Min.Zeilenabstand | 0,075 mm (3 mil) |
| 8 | Oberflächenbeschaffenheit/-behandlung | HALS/HALS bleifrei, Chemisches Zinn, Chemisches Gold, Immersionsgold Immersionssilber/Gold, Osp, Vergoldung |
| 9 | Kupferdicke | 0,5-4,0 oz |
| 10 | Farbe der Lötstoppmaske | grün/schwarz/weiß/rot/blau/gelb |
| 11 | Innere Verpackung | Vakuumverpackung, Plastiktüte |
| 12 | Äußere Verpackung | Standardkartonverpackung |
| 13 | Lochtoleranz | PTH: ± 0,076, NTPH: ± 0,05 |
| 14 | Zertifikat | UL, ISO9001, ISO14001, ROHS, CQC |
| fünfzehn | Profilstanzen | Fräsen, V-CUT, Fasen |
| 16 | Montageservice | Bereitstellung von OEM-Service für alle Arten von Leiterplattenbestückungen |
Produktkapazität für Leiterplattenbestückung (SMT).
| SMT-Kapazität | |
| SMT-Artikel | Kapazität |
| Leiterplatte max.Größe | 510 mm * 1200 mm (SMD) |
| Chip-Komponente | 0201, 0402, 0603, 0805, 1206 Paket |
| Min. Pinabstand des IC | 0,1mm |
| Mindest.Raum der BGA | 0,1mm |
| Max.präzision der IC-Montage | ±0,01 mm |
| Montagekapazität | ≥8 Millionen Piots/Tag |
| SMT-Kapazität | 7 SMT-Fertigungslinien |
| DIP-Kapazität | 2 DIP-Produktionslinien |
| Montageprüfung | Brückentest, AOI-Test, Röntgentest, ICT (In-Circuit-Test), FCT (Funktions-Circuit-Test) |
FCT (Funktionskreistest) |
Stromtest, Spannungstest, Hochtemperatur- und Niedertemperaturtest, Fallaufpralltest, Alterungstest, Wasserdichtigkeitstest, Auslauftest usw. Je nach Anforderung können unterschiedliche Tests durchgeführt werden. |
Produktanwendung:
1, Telekommunikation
2, Unterhaltungselektronik
3, Sicherheitsmonitor
4, Fahrzeugelektronik
5, Intelligentes Zuhause
6, Industrielle Steuerungen
7, Militär & Verteidigung
8, Automobil
9, Industrielle Automatisierung
10, Medizinprodukte
11, Neue Energie
Usw
Vorteil vonLeiterplattenbestückungsservice
• Strenge Produkthaftung gemäß IPC-A-160-Standard
• Technische Vorbehandlung vor der Produktion
• Produktionsprozesskontrolle (5Ms)
• 100 % E-Test, 100 % Sichtprüfung, einschließlich IQC, IPQC, FQC, OQC
• 100 % AOI-Inspektion, einschließlich Röntgen, 3D-Mikroskop und ICT
• Hochspannungstest, Impedanzkontrolltest
• Schliffbild, Lötleistung, thermischer Belastungstest, Schocktest
OEM/ODM/EMS-Services für PCBA:
· PCBA, Leiterplattenbestückung: SMT & PTH & BGA
· PCBA- und Gehäusedesign
· Beschaffung und Einkauf von Komponenten
· Schnelles Prototyping
· Kunststoff-Spritzguss
· Stanzen von Blechen
· Endmontage
· Test: AOI, In-Circuit-Test (ICT), Funktionstest (FCT)
· Zollabfertigung für Materialimport und Produktexport
Jetzt sind wir eine Fabrik, die One-Stop-Service bieten kann,
von der Leiterplattenfertigung über den Komponenteneinkauf bis hin zur Montage der Komponenten.
Mit mehr als 15 Jahren Erfahrung in der Leiterplattenherstellung und Leiterplattenbestückung bietet KAZ Circuit flexible Fertigungsoptionen, die sich an Kostenziele, Lieferanforderungen und schwankende Mengenanforderungen anpassen.
