| Markenbezeichnung: | KAZ Circuit |
| Modellnummer: | PCB-S-001 |
| Mindestbestellmenge: | 1 Stück |
| Preis: | USD/pc |
| Zahlungsbedingungen: | T/T, Western Union, Paypal |
| Versorgungsfähigkeit: | 20.000 Quadratmeter/Monat |
Elektronische Fertigungsdienstleistung Schnelldreh-PCB-Bau
Einzelheiten:
| Schichten | 6 |
| Material | FR-4 |
| Tiefstand der Platte | 1.6 mm |
| Kupferdicke | 1 Unze |
| Oberflächenbehandlung | ENIG |
| Verkauf von Masken und Seidenmasken | Grün |
| Qualitätsstandard | IPC-Klasse 2, 100%ige E-Prüfung |
| Zertifikate | TS16949, ISO9001, UL, RoHS |
Was KAZ Circuit für Sie tun kann:
Um ein vollständiges Angebot für das PCB/PCBA zu erhalten, geben Sie bitte die folgenden Informationen an:
Firmeninformationen:
KAZ Circuit ist ein professioneller PCB-Hersteller aus China seit 2007, bietet auch PCB-Assemblervice für unsere Kunden. Jetzt mit etwa 300 Mitarbeitern. Zertifiziert mit ISO9001, TS16949, UL, RoHS.Wir sind zuversichtlich, Ihnen qualitativ hochwertige Produkte mit Fabrikpreis innerhalb der schnellsten Lieferzeit zu liefern!
Herstellerkapazität:
| Kapazität | Doppelseitig: 12000 qm / Monat Mehrschichten: 8000 qm / Monat |
| Mindestliniebreite/Lücke | 4/4 mil (1mil=0,0254 mm) |
| Tiefstand der Platte | 00,3 bis 4,0 mm |
| Schichten | 1 bis 20 Schichten |
| Material | FR-4, Aluminium, PI |
| Kupferdicke | 0.5 ~ 4 Unzen |
| Material Tg | Tg140 bis TG170 |
| Maximale PCB-Größe | 600*1200 mm |
| Min-Lochgröße | 0.2 mm (+/- 0,025) |
| Oberflächenbehandlung | HASL, ENIG, OSP |
SMT-Kapazität
Prototyp-PCB-Montage bezieht sich auf den Prozess der Montage und Herstellung einer kleinen Charge oder eines einzigen Prototypen gedruckten Leiterplatten (PCB).Bei diesem Verfahren werden elektronische Komponenten auf die Leiterplatte gelötet, um einen funktionalen elektronischen Stromkreis zu erzeugen.
Hier sind die allgemeinen Schritte bei der Prototypen-PCB-Montage:
PCB-Design: Der erste Schritt besteht darin, das PCB-Layout mithilfe von Softwaretools wie EDA (Electronic Design Automation) zu entwerfen.und die Abmessungen der PCB definieren.
Gerber-Datei-Generierung: Nach Abschluss des PCB-Designs wird eine Gerber-Datei generiert. Die Gerber-Datei enthält alle notwendigen Informationen über das PCB-Layout, einschließlich der Platzierung der Komponenten,Spuren von Kupfer, Bohrlöcher und Lötmaske.
Komponentenbeschaffung: Sobald die Gerber-Dateien fertig sind, müssen Sie die erforderlichen elektronischen Komponenten für die Montage beschaffen.Es ist wichtig sicherzustellen, dass Sie die richtigen Komponenten und die notwendigen Mengen für den Prototyp haben.
PCB-Fabrikation: Die Gerber-Dateien werden an einen PCB-Fabrikationsdienst oder einen Hersteller gesendet, um die eigentliche PCB herzustellen.und Bohrlöcher gemäß den Konstruktionsvorgaben.
Schablonenherstellung: Ein Schablonenhersteller wird verwendet, um vor dem Platzieren der Bauteile Lötpaste auf das PCB aufzutragen.Die Schablone besteht in der Regel aus Metall und hat Öffnungen für die Lötkissen der einzelnen Oberflächenbauteile.
Einsatz von Lötpaste: Lötpaste, eine klebrige Mischung aus winzigen Lötkugeln und Fluss, wird mit dem Schablone auf das PCB aufgetragen.Die Lötmasse wird auf die für jede Komponente vorgesehenen Lötkissen aufgetragen..
Komponentenplatzierung: Die Komponenten werden anschließend entweder manuell oder mit Hilfe automatisierter Pick-and-Place-Maschinen auf die Lötmasse gelegt.Die Pick-and-Place-Maschine verwendet eine Vakuumdüse, um jedes Bauteil von einer Rolle oder einem Tablett aufzuheben und genau auf die Lötmasse zu legen.
Lötung: Nach der Platzierung der Bauteile wird das PCB einem Rückflusslötverfahren unterzogen.eine dauerhafte mechanische und elektrische Verbindung zwischen den Bauteilen und dem PCB herstellen.

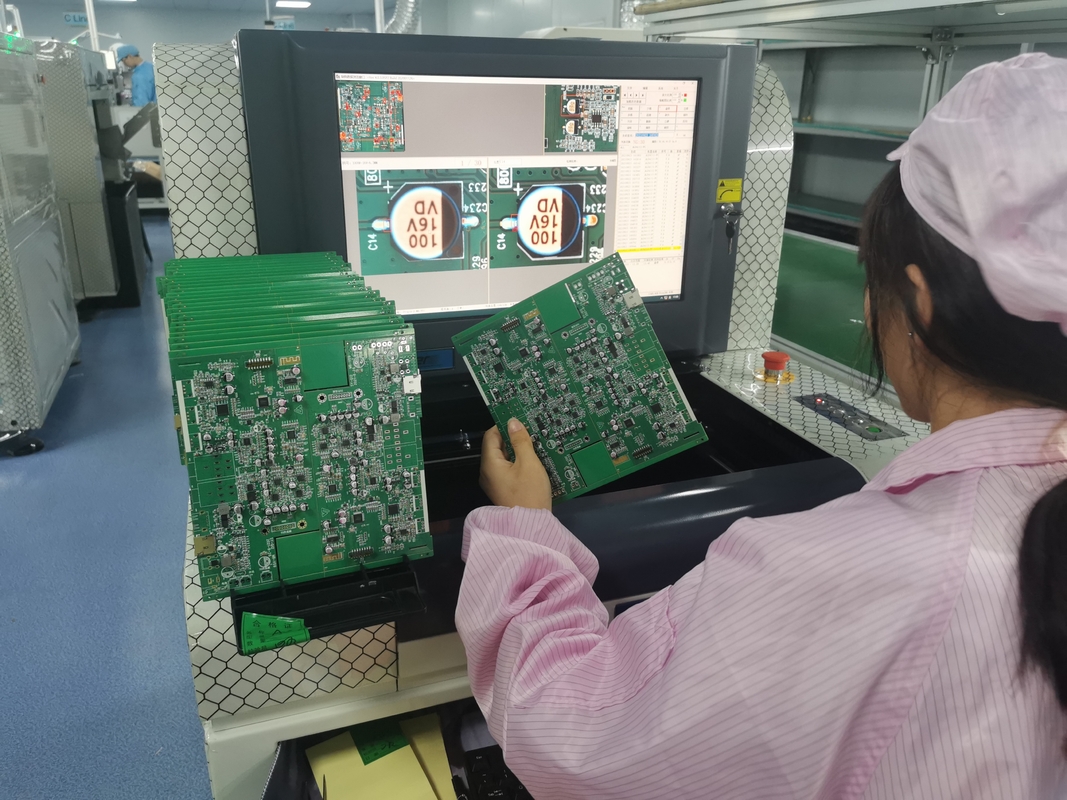

Inspektion und Prüfung: Sobald der Lötvorgang abgeschlossen ist, wird die PCB-Montage einer Qualitätsprüfung unterzogen, um sicherzustellen, dass alle Komponenten korrekt platziert und gelötet sind.automatische optische Inspektion (AOI), oder eine Röntgenuntersuchung durchgeführt wird, um eventuelle Mängel zu erkennen.
Nachbearbeitung und Fehlerbehebung: Wenn während der Inspektion oder Prüfung Probleme festgestellt werden, kann eine Nachbearbeitung erforderlich sein.Z.B. das Wiederauflösen von Komponenten oder das Korrigieren von Lötfehlern. Debugging kann auch notwendig sein, um Funktionsprobleme zu beheben und zu beheben.
Fertigstellung: Sobald die Prototyp-PCB-Montage die Inspektion und Prüfung bestanden hat, gilt sie als bereit für eine weitere Bewertung oder Integration in ein größeres System.
Es ist erwähnenswert, dass die spezifischen Details des Prototypen-PCB-Montageprozesses je nach Faktoren wie der Komplexität des Designs, der Größe des PCB,und die verfügbaren Produktionsmittel.

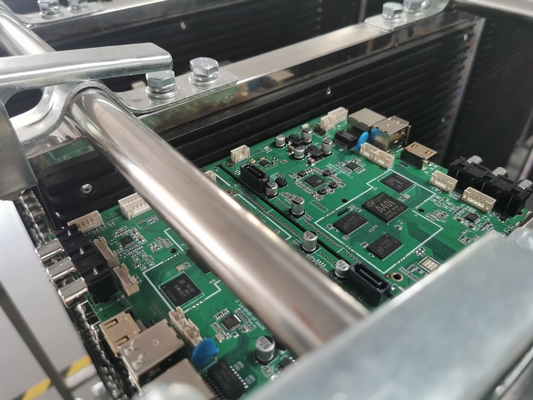

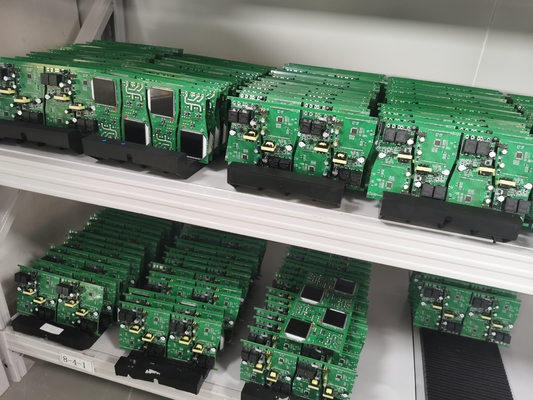

Fotos vonElektronische Fertigungsdienstleistung Schnelldreh-PCB-Montagedienstleistung
