Markenbezeichnung: | KAZ |
Modellnummer: | Die Ausrüstung ist in der Lage, die erforderlichen Vorrichtungen zu verwenden. |
Mindestbestellmenge: | 1 Stück |
Preis: | USD/pc |
Zahlungsbedingungen: | T/T, Western Union, Paypal |
Versorgungsfähigkeit: | 20000 Quadratmeter/Monat |
SMT-PCB-Montage Hersteller Großlänger FR4 PCBA-Komponenten Montage Schaltkreis Prüffunktion
Eigenschaften
1Einmaliger OEM-Service: Hergestellt in Shenzhen in China
2Hergestellt von Gerber File und Bom LIst Angeboten von Kunden
3. SMT, DIP-Technologieunterstützung
4. FR4-Material entspricht der 94v0-Norm
5. UL, CE, ROHS-konform
6Standardzeit: 4-5 Tage für 2L; 5-7 Tage für 4L. Beschleunigter Service ist verfügbar
Spezifikationen
Material: Shengyi FR4
Abschließplattenstärke: 1,6 mm
Finnische Kupferdicke: 1OZ
Schicht: 2
Lötmaske Farbe: GRÜN
Seidenwand: Weiß
Oberflächenbehandlung: HASL LF
Fertige Größe angepasst
Was KAZ Circuit für Sie tun kann:
PCB-Herstellung (Prototyp, kleine bis mittlere Produktion, Massenproduktion)
Beschaffung von Komponenten
PCB-Montage/SMT/DIP
Um ein vollständiges Angebot für das PCB/PCBA zu erhalten, geben Sie bitte die folgenden Informationen an:
Gerber-Datei mit detaillierter Spezifikation der PCB
BOM-Liste (Besser mit Excel-Formart)
Fotos der PCBA (wenn Sie diese PCBA schon einmal gemacht haben)
Firmeninformationen:
KAZ Circuit ist ein professioneller PCB-Hersteller aus China seit 2007, bietet auch PCB-Assemblervice für unsere Kunden. Jetzt mit etwa 300 Mitarbeitern. Zertifiziert mit ISO9001, TS16949, UL, RoHS.Wir sind zuversichtlich, Ihnen qualitativ hochwertige Produkte mit Fabrikpreis innerhalb der schnellsten Lieferzeit zu liefern!
Herstellerkapazität:
Kapazität | Doppelseitig: 12000 qm / Monat Mehrschichten: 8000 qm / Monat |
Mindestliniebreite/Lücke | 4/4 mil (1mil=0,0254 mm) |
Tiefstand der Platte | 00,3 bis 4,0 mm |
Schichten | 1 bis 20 Schichten |
Material | FR-4, Aluminium, PI |
Kupferdicke | 0.5 ~ 4 Unzen |
Material Tg | Tg140 bis TG170 |
Maximale PCB-Größe | 600*1200 mm |
Min-Lochgröße | 0.2 mm (+/- 0,025) |
Oberflächenbehandlung | HASL, ENIG, OSP |
SMT-PCB-MontageyVerfahren:
PCB-Vorbereitung:
Reinigt das PCB-Substrat, um Verunreinigungen zu entfernen, die die Qualität der Lötverbindungen beeinträchtigen können.
Auf der PCB wird eine Lötmaske aufgetragen, um Kupferplatten zu erkennen, auf denen Bauteile platziert werden.
Eine Oberflächenbehandlung wie ENIG (Electroless Nickel Immersion Gold) wird auf die Kupferpolster aufgetragen, um die Schweißfähigkeit zu fördern.
Druck mit Lötpaste:
Stellen Sie die Schablone über die Leiterplatte, wobei die Öffnungen der Schablone den Kupferplatten der Leiterplatte entsprechen.
Die Lötmasse (ein Gemisch aus Lötlegierpartikeln und Fluss) wird über das Schablone abgeschraubt und auf die Pads der PCB abgelagert.
Eine präzise Kontrolle der Stanzdicke, des Lötpastevolumens und des Drucks der Spülmaschine ist entscheidend für eine gleichbleibende Lötpasteablagerung.
Anordnung der Elemente:
Automatische Ausziehmaschinen verwenden Sichtsysteme, um die Standorte der Bauteile genau zu ermitteln und auf die Lötmasse zu legen.
Komponentenorientierung, Coplanarität und Positionsgenauigkeit sind für zuverlässige Lötverbindungen von entscheidender Bedeutung.
Zusätzliche Komponenten wie Steckverbinder oder Wärmeabnehmer können manuell platziert werden.
Rücklauflöten
Die PCB-Komponenten werden durch einen Rückflussofen mit sorgfältig kontrollierten Temperaturprofilen geführt.
Die Lötmasse schmilzt, befeuchtet die Komponentenleitungen und PCB-Pads und bildet beim Abkühlen eine Lötverbindung.
Verschiedene Lötlegierungen, z. B. bleifreie (z. B. Zinn-Silber-Kupfer), haben spezifische Rückflusstemperaturprofile.
Prüfung und Prüfung:
Visuelle Inspektion (manuell oder automatisiert) zur Prüfung der richtigen Platzierung der Bauteile, der Qualität der Lötverbindungen und möglicher Defekte.
Automatische optische Inspektionssysteme (AOI) nutzen maschinelles Sehen, um Probleme schnell zu erkennen und zu lokalisieren.
Elektrische Prüfungen, wie z. B. In-Circuit-Prüfungen (ICT) oder funktionelle Prüfungen, überprüfen die elektrische Leistung der Leiterplatte.
Saubere und konforme Beschichtung (optional):
PCB-Baubaugruppen können einem Reinigungsprozess unterzogen werden, um verbleibende Lötpaste oder Fluss zu entfernen.
Die Konformbeschichtung ist eine polymere Schutzschicht, die auf PCBs aufgetragen werden kann, um die Feuchtigkeit und die Umgebungsbeständigkeit zu erhöhen.
SMT-PCB-Montage
Es erfordert eine strenge Kontrolle des gesamten Prozesses, um eine hohe Qualität und Zuverlässigkeit elektronischer Produkte zu gewährleisten.Die Technologie der SMT-Technologie ist für die breite Anwendung von SMT in der modernen Elektronikherstellung von entscheidender Bedeutung..

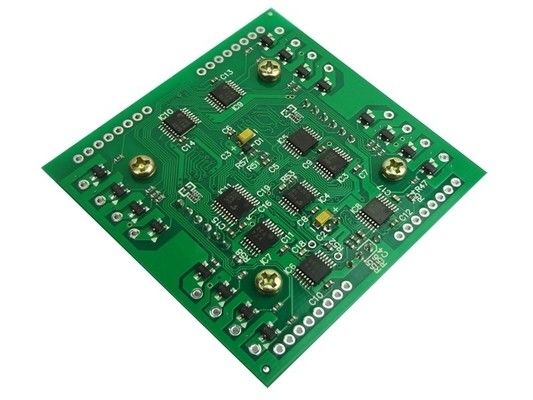

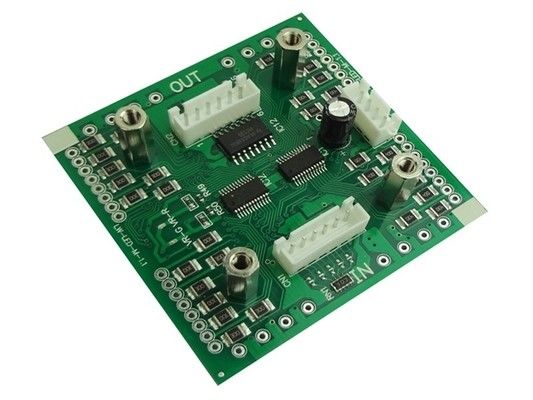

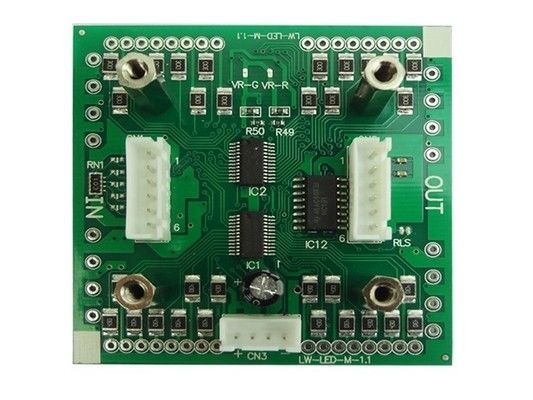

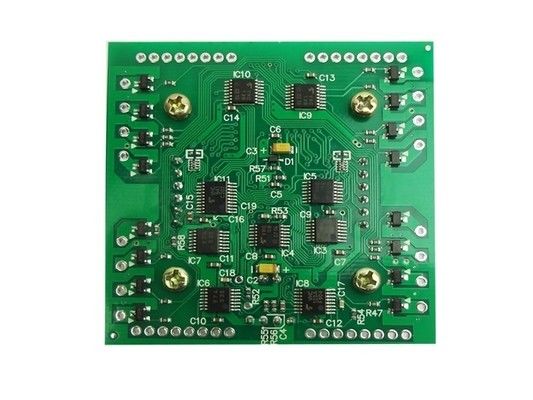

Bilder
