Mehrschicht-PCB-Board PCB-Druckschaltplatte

Mehrschicht-PCB-Board PCB-Druckschaltplatte

1.LeiterplatteEigenschaften

1Einmaliger OEM-Service, Hergestellt in Shenzhen, China

2. Hergestellt durch Gerber-Datei und BOM-Liste vom Kunden

3. FR4-Material, entspricht der 94V0-Norm

4. SMT, DIP-Technologieunterstützung

5. bleifreies HASL, Umweltschutz

6. UL, CE, ROHS-konform

7- Versand per DHL, UPS, TNT, EMS oder Kundenanforderung

2.Leiterplatte Technische Fähigkeit

Ein Mehrschicht-PCB (Printed Circuit Board) ist eine Art Leiterplatte, die aus mehreren Schichten leitfähigen Materials besteht, die durch Isolationsschichten getrennt sind.Es wird verwendet, um komplexe Verbindungen zwischen elektronischen Komponenten in verschiedenen elektronischen Geräten herzustellen.

Mehrschicht-PCBs werden üblicherweise in Anwendungen verwendet, bei denen eine hohe Schaltkreislaufkomplexität oder -dichte erforderlich ist.Diese Platten können im Vergleich zu einseitigen oder doppelseitigen PCBs eine größere Anzahl von Komponenten und Verbindungen aufnehmen.Dies macht sie für fortschrittliche elektronische Geräte wie Smartphones, Computer, Netzwerkgeräte und Automobilelektronik geeignet.

Bei der Konstruktion eines mehrschichtigen PCBs werden mehrere Schichten von Kupferspuren und Isoliermaterial zusammengefügt.mit einer Breite von mehr als 20 mm,, das mit Epoxidharz imprägniertes Vorpregmaterial ist. Kupferfolie wird dann auf beiden Seiten des Kernmaterials laminiert und bildet die inneren leitfähigen Schichten.

Um die gewünschten Verbindungen herzustellen, werden die inneren Schichten geätzt, um unerwünschtes Kupfer zu entfernen und die Schaltkreisspuren zu erzeugen.Diese Spuren bilden die elektrischen Wege zwischen den Komponenten und sind typischerweise durch plattierte Durchlöcher (PTHs) verbunden, die die gesamte Dicke der Platte durchdringen.

Die äußeren Schichten eines mehrschichtigen PCBs bestehen typischerweise aus Kupferfolie, die auf die oberen und unteren Oberflächen der inneren Schichten laminiert ist.Die äußeren Schichten werden auch geätzt, um Schaltkreisspuren zu erzeugen, und können mit einer Lötmaske bedeckt werden, um Kupfer zu schützen und zu isolierenDer letzte Schritt besteht darin, eine Seidenschicht für die Kennzeichnung und Identifizierung der Bauteile aufzutragen.

Die Anzahl der Schichten in einer mehrschichtigen Leiterplatte kann je nach Komplexität der Schaltung und dem im Gerät verfügbaren Platz variieren.6 Schichten, 8-Schichten, und noch höhere Schichten zählt.

Die Konstruktion und Herstellung von mehrschichtigen Leiterplatten erfordert spezielle Softwaretools und Fertigungsprozesse.und KomponentenplatzierungDer Herstellungsprozess umfasst eine Reihe von Schritten, darunter Schichtstapeln, Bohren, Plattieren, Ätzen, Anbringen von Lötmasken und endgültige Inspektion.

Insgesamt bieten mehrschichtige PCBs im Vergleich zu einseitigen oder doppelseitigen PCBs eine erhöhte Designflexibilität, reduzierte Größe, verbesserte elektrische Leistung und verbesserte Signalintegrität.Sie spielen eine entscheidende Rolle bei der Entwicklung fortschrittlicher elektronischer Geräte mit komplexer Funktionalität.

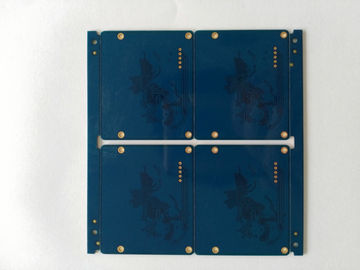

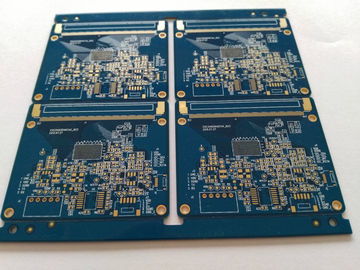

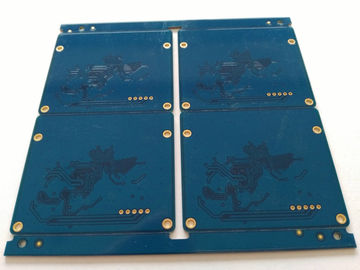

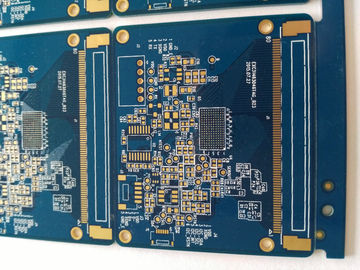

2.LeiterplatteBilder
