Elektronische Leiterplatten OEM-PCB-Montage Shenzhen für Mini Computer PCB-Design 1 Unze 1,6 mm

Elektronische Leiterplatten OEM-PCB-Montage Shenzhen für Mini Computer PCB-Design 1 Unze 1,6 mm



Einzelheiten:




Was KAZ Circuit für Sie tun kann:


• PCB und PCBA-Design
• PCB-Herstellung (Prototyp, kleine bis mittlere Produktion, Massenproduktion)
• Beschaffung von Komponenten
• PCB-Montage/SMT/DIP

Um ein vollständiges Angebot für das PCB/PCBA zu erhalten, geben Sie bitte die folgenden Informationen an:


• Gerber-Datei mit detaillierter Spezifikation der PCB
• BOM-Liste (Besser mit Excel-Formart)
• Fotos der PCBA (wenn Sie diese PCBA schon einmal gemacht haben)

Firmeninformationen:
KAZ Circuit ist ein professioneller PCB-Hersteller aus China seit 2007, bietet auch PCB-Assemblervice für unsere Kunden. Jetzt mit etwa 300 Mitarbeitern. Zertifiziert mit ISO9001, TS16949, UL, RoHS.Wir sind zuversichtlich, Ihnen qualitativ hochwertige Produkte mit Fabrikpreis innerhalb der schnellsten Lieferzeit zu liefern!

Herstellerkapazität:




SMT-Kapazität





    PCBA-Konstruktion ist der Prozess der Erstellung des Layouts und der Platzierung von Komponenten für elektronische Schaltungen auf einer Leiterplatte.PCBA-Konstruktionist von entscheidender Bedeutung für die erfolgreiche Herstellung und den Betrieb elektronischer Geräte.

Folgendes sind einige wesentliche Aspekte der PCBA-Konstruktion:

Schematische Erfassung:
Definition der Funktionalität und der Verbindungen elektronischer Schaltungen.
Wählen Sie geeignete Komponenten und Verpackungen aus.
Gewährleistet einen logischen Ablauf und die Einhaltung der Konstruktionsregeln.
PCB-Layout:
Festlegen der Abmessungen, Form und Schichtstruktur des Boards.
Komponenten optimal für Funktionalität, thermisches Management und Fertigbarkeit platzieren.
Kabel für die Verbindung von Komponenten unter Berücksichtigung der Signalintegrität, der Stromverteilung und der elektromagnetischen Kompatibilität (EMV).
Einbeziehung von Design-for-Manufacturing (DFM) -Richtlinien.

Komponentenwahl und Platzierung:
Auswahl der Bauteile auf der Grundlage der elektrischen, mechanischen und ökologischen Anforderungen.
Komponenten so anordnen, dass die Spurenlängen minimiert, die Signalwege optimiert und die Montage erleichtert werden.
Überlegen Sie, wie die Komponenten ausgerichtet, gekühlt und zugänglich sind, um sie zu testen oder zu überarbeiten.
Leistungsdesign:
Entwurf eines effizienten Stromverteilungsnetzes für verschiedene Spannungsschienen.
Implementieren Sie Entkopplungskondensatoren, Spannungsregler und andere Strommanagement-Schaltungen.
Stellen Sie sicher, dass Sie es richtig erden und Lärm/Wellen minimieren.
Signalintegrität und EMV:
Steuerung der Spurenimpedanz, der Routing- und Abschlusssysteme von Hochgeschwindigkeitssignalen.
Implementieren Sie Abschirmungen, Filterungen und andere Techniken zur Minderung elektromagnetischer Störungen (EMI).
Betrachten wir den Schutz vor elektrostatischer Entladung (ESD).
Wärmebewirtschaftung:
Ermittlung der Heizkomponenten und Bereitstellung geeigneter Kühllösungen.
Sie müssen auch die Wärmevorgänge, die Wärmesenkungen und den Luftstrom berücksichtigen.
Prüfung und Herstellbarkeit:
Einbeziehung von Prüfpunkten, Springern und sonstigen Merkmalen zur Erleichterung der Prüfung im Stromkreis.
Folgen Sie den DFM-Richtlinien in Bezug auf Lötmaske, Siebdruck und andere montagebezogene Aspekte.

PCBA-Konstruktionin der Regel mit Hilfe einer spezialisierten CAD-Software (computergestütztes Design) wie Altium Designer, Eagle oder KiCad, um die Schemata zu erfassen, die Leiterplatte zu gestalten,und die erforderlichen Fertigungsdateien erstellen.

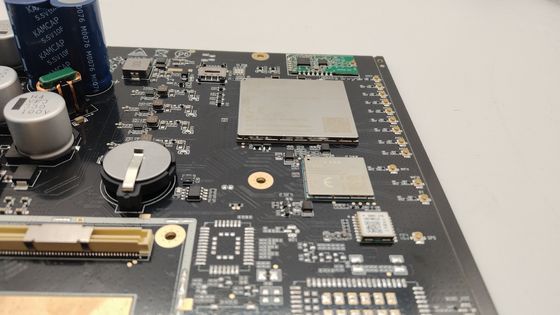

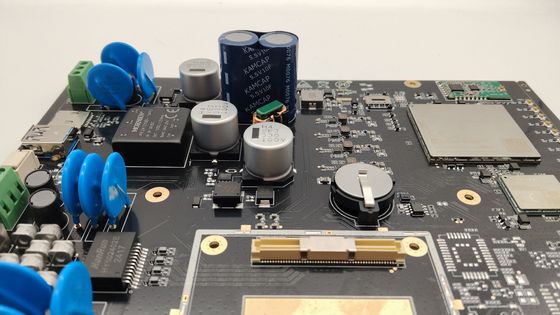

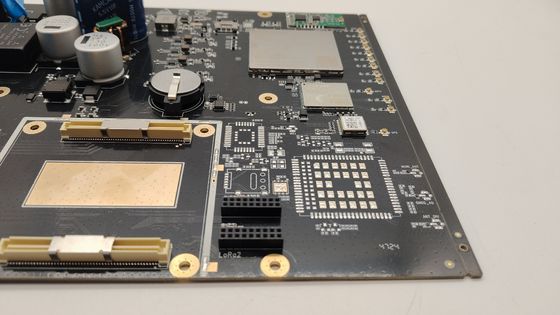

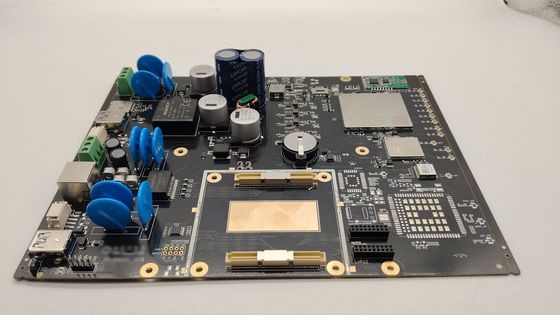

Fotos davon.PCB-PCBA-Design für Minicomputer
