| Markenbezeichnung: | Null |
| Modellnummer: | KAZ |
| Mindestbestellmenge: | 1pcs |
| Preis: | 0.1-5 USD |
| Zahlungsbedingungen: | T/T, Western Union, Paypal |
| Versorgungsfähigkeit: | 20000 Meter |
6 Leiterplatte-Versammlung bleifreies 1.6mm 1OZ der Schicht-HDI
1. Einzelspezifikationen
| Material | FR4 |
| Brett-Stärke | 1.6mm |
| Oberflächenbehandlung | Bleifrei |
| Kupferne Stärke | 1/1/1/1/1/1OZ |
| Soldermask | Schwarz |
| Silkscreen | Weiß |
| Min Laser Drill Hole | Mühle 4 |
| Platte | V-geschnitten |
Einleitung:
Leiterplatte-Versammlung nannte es, zum SMTs (angebrachtes Oberflächentechnolofy) und des BADES in der Leiterplatte zu verstopfen, auch PCBA.
Produktion:
sind SMT und BAD Durchschnitte der Integrierung von Komponenten im PWB-Brett. Der Hauptunterschied ist, dass SMT nicht zu den Bohrlöchern auf dem PWB braucht, während es nacessary ist, damit das BAD den Stift der Komponente in die Bohrung verstopft.
SMT:
Benutzen Sie hauptsächlich die Paste, um Maschine zu verpacken, um einige Mikrokomponenten zu befestigen das PWB-Brett. Das Produktionsverfahren ist, wie folgt: PWB-Brettpositionierung, Lötpastedrucken, Paste und Satz, Rückkehr zum lötenden Ofen, Abschlusskontrolle.

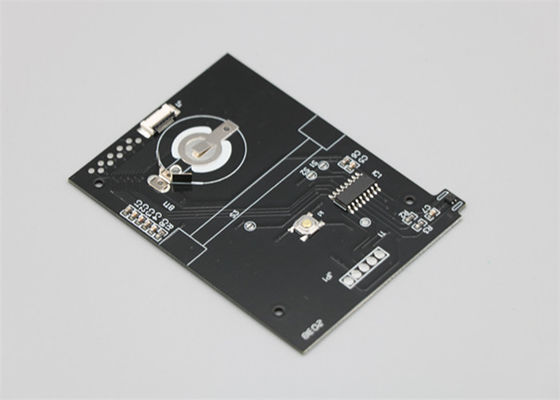

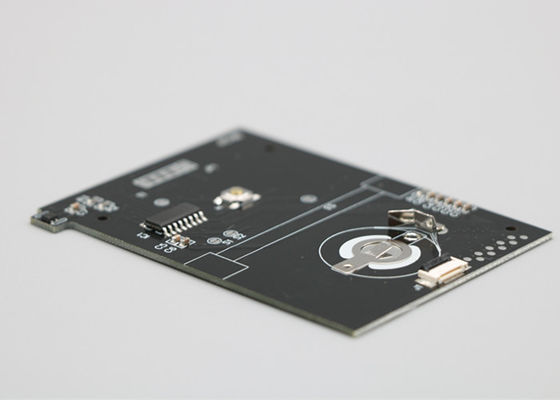

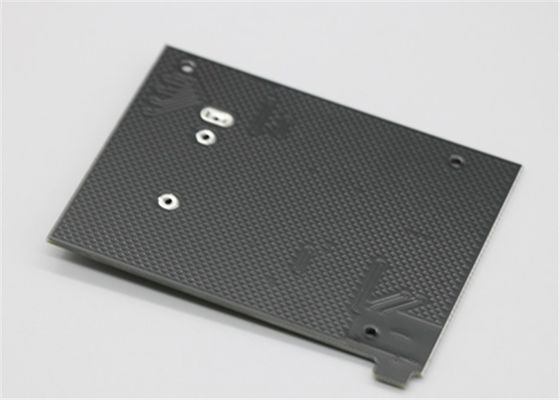

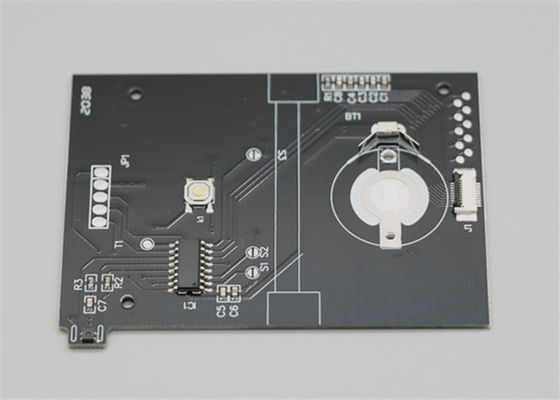

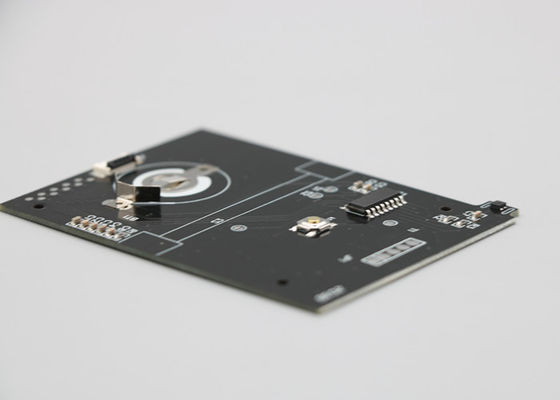

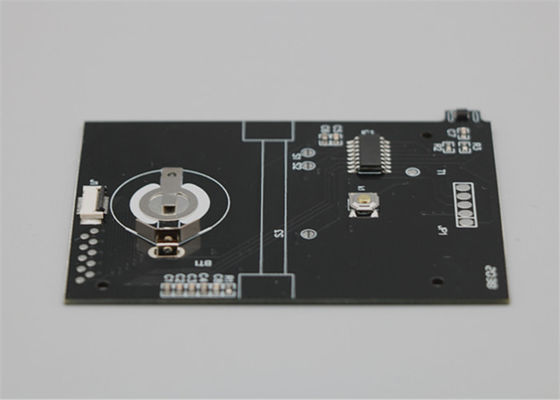

2. Bilder
![]()
![]()
![]()
![]()
![]()
![]()
FAQ
Q: Welche Dateien benutzen Sie in PWB-Herstellung?
: Gerber oder Eagle, BOM-Auflistung, PNP und Komponenten-Position
Q: Ist es Sie könnte Probe anbieten möglich?
: Ja können wir Gewohnheit Sie probieren, um vor Massenproduktion zu prüfen
Q: Wann erhalte ich das Zitat nach gesendetem Gerber, BOM und Testverfahren?
: Innerhalb 6 Stunden für PWB-Zitat und herum 24-48 Stunden für PCBA-Zitat.
Q: Wie kann ich den Prozess meiner PWB-Produktion kennen?
: 5-7days für PWB-Produktion und -komponenten, die kaufen, und 14 Tage für PWB-Versammlung und -prüfung.
Q: Wie kann mich ich der Qualität meines PWBs vergewissern?
: Wir garantieren, dass jedes Stück PWB-Produkte lange vor Verschiffen arbeiten. Wir prüfen alle entsprechend Ihrem Testverfahren.
