| Markenbezeichnung: | KAZ |
| Modellnummer: | KAZA-013 |
| Mindestbestellmenge: | 1 Einheit |
| Zahlungsbedingungen: | Western Union, T/T, L/C, D/P, MoneyGram |
| Versorgungsfähigkeit: | 100000 Stücke |
PCB-Konstruktion nach Maßgabe der PCB-Versammlung
1. Merkmale
1Einmaliger OEM-Service, Hergestellt in Shenzhen in China
2. Hergestellt durch Gerber-Datei und BOM-Liste vom Kunden
3. FR4-Material, entspricht der 94V0-Norm
4. SMT, DIP-Technologieunterstützung
5. bleifreies HASL, Umweltschutz
6. UL, CE, ROHS-konform
7- Versand per DHL, UPS, TNT, EMS oder Kundenanforderung
2. PCBATechnische Fähigkeit
| SMT | Positionsgenauigkeit: 20 mm |
| Größe der Komponenten:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
| Max. Komponentenhöhe:25 mm | |
| Maximale PCB-Größe: 680 × 500 mm | |
| Min. PCB-Größe: nicht begrenzt | |
| PCB-Dicke:0.3 bis 6 mm | |
| PCB-Gewicht: 3 kg | |
| Wellen-Soldat | Maximale PCB-Breite: 450 mm |
| Min. PCB-Breite: keine Begrenzung | |
| Komponentenhöhe:Oberste 120 mm/Bot 15 mm | |
| Schweiß-Soldat | Metalltyp: Teil, Ganzes, Einlegeteil |
| Metallmaterial: Kupfer, Aluminium | |
| Oberflächenveredelung: Au-Beschichtung, Schichtbeschichtung, Sn-Beschichtung | |
| Luftblasenfrequenz: weniger als 20% | |
| Druckfitt | Druckbereich: 0-50KN |
| Max. PCB-Größe: 800X600 mm | |
| Prüfungen | IKT,Sondefliegen,Brennen,Funktionstest,Temperaturzyklus |

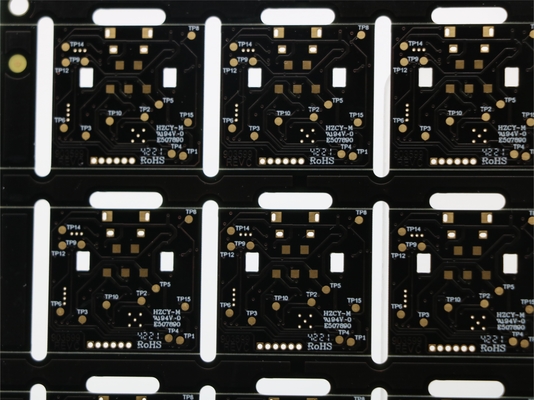

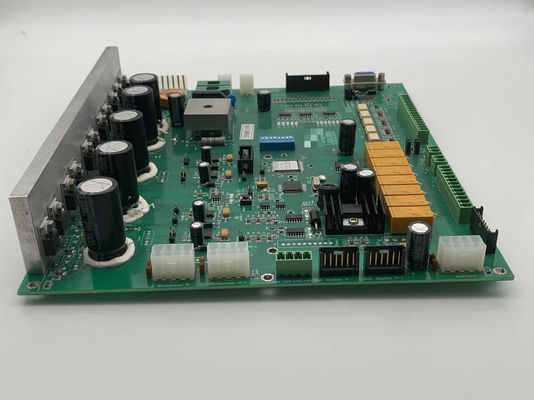

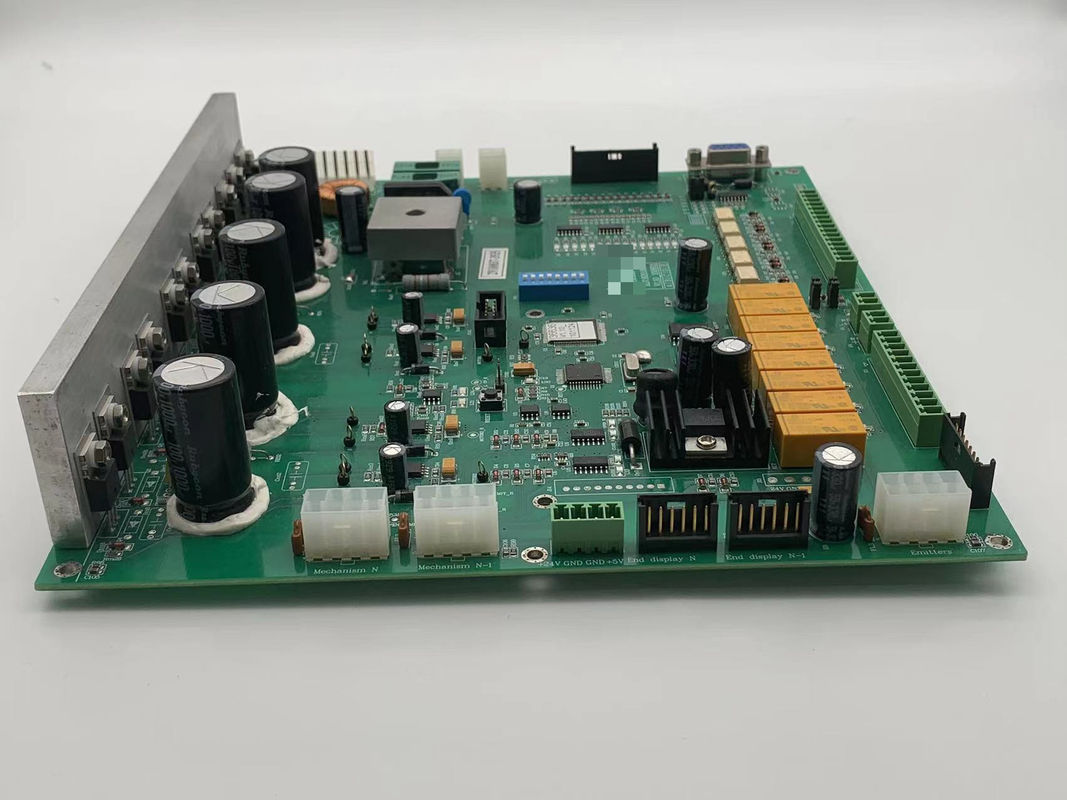

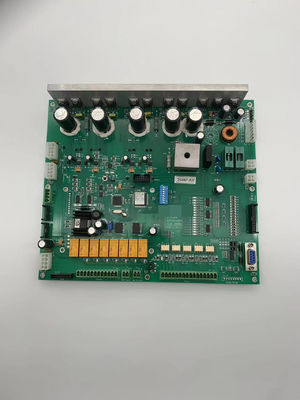

2. PCBA Bilder
